การติดตั้งไฟ LED ตกแต่งเพิ่มเติมในรถยนต์ เช่น ไฟส่องสว่างเวลากลางวัน (Daytime Running Lights) หรือไฟส่องสว่างสร้างบรรยากาศในห้องโดยสาร (Ambient Light) เป็นวิธีที่ได้รับความนิยมอย่างมากในการเพิ่มความสวยงามและประโยชน์ใช้สอย อย่างไรก็ตาม การต่อระบบไฟเหล่านี้เข้ากับระบบไฟฟ้าเดิมของรถยนต์อย่างไม่ถูกต้องอาจนำไปสู่ปัญหาไฟรั่ว แบตเตอรี่หมดเกลี้ยง หรือแม้กระทั่งการเกิดไฟฟ้าลัดวงจรที่ส่งผลเสียหายต่อกล่องควบคุมอิเล็กทรอนิกส์ราคาแพง การติดตั้ง “สวิตช์ตัดไฟรถ” จึงเป็นทางออกที่ช่วยให้คุณสามารถควบคุมการเปิด-ปิดระบบไฟแต่งได้อย่างอิสระและปลอดภัย โดยหัวใจสำคัญคือการวางระบบแยกส่วนอย่างเป็นระบบและไม่รบกวนสายไฟหลักของตัวรถ
เตรียมตัวก่อนติดตั้ง: เครื่องมือและข้อควรระวังด้านความปลอดภัย
ก่อนเริ่มลงมือทำงานเกี่ยวกับระบบไฟฟ้าของรถยนต์ การเตรียมเครื่องมือที่เหมาะสมและเข้าใจขอบเขตความปลอดภัยเป็นสิ่งสำคัญที่สุด เครื่องมือพื้นฐานที่คุณต้องจัดเตรียมประกอบด้วย:
- คีมปอกสายไฟและคีมย้ำสายไฟคุณภาพดี เพื่อการเชื่อมต่อที่แน่นหนา
- เทปพันสายไฟชนิดทนความร้อนสูง (High-Temperature Electrical Tape) ซึ่งเหมาะสำหรับสภาพอากาศร้อนชื้นและห้องเครื่องที่มีอุณหภูมิสูง
- มัลติมิเตอร์ (Multimeter) สำหรับวัดแรงดันไฟฟ้าและหาขั้วไฟที่ถูกต้อง
- เคเบิลไทร์ (Cable Ties) สำหรับจัดระเบียบสายไฟไม่ให้รกรุงรัง
- ท่อหดความร้อน (Heat Shrink Tubing) และหัวแร้งบัดกรีพร้อมตะกั่ว เพื่อการหุ้มฉนวนที่แน่นหนาถาวร
- ฟิวส์แยกและกระบอกฟิวส์กันน้ำ เพื่อป้องกันกระแสไฟเกิน
ก่อนสัมผัสสายไฟใดๆ ขั้นตอนความปลอดภัยแรกสุดที่ห้ามละเลยเด็ดขาดคือการดับเครื่องยนต์ ดึงกุญแจออก และทำการถอดขั้วลบของแบตเตอรี่รถยนต์ออกเสมอ เพื่อป้องกันการเกิดประกายไฟหรือไฟฟ้าลัดวงจรโดยไม่ได้ตั้งใจขณะทำงาน

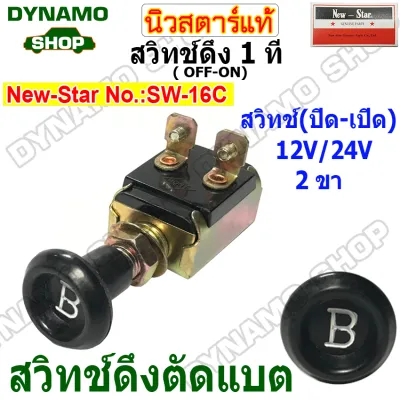

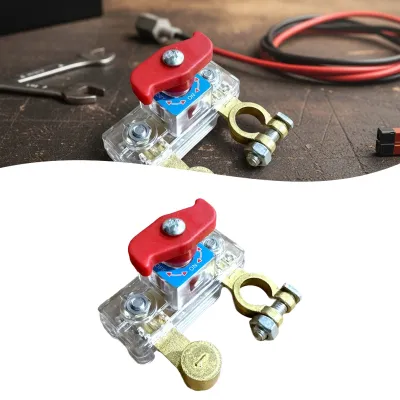

สินค้าที่กล่าวถึงในคู่มือนี้
ราคาอาจมีการเปลี่ยนแปลง โปรดตรวจสอบราคาล่าสุดในหน้าสินค้า
นอกจากนี้ คุณต้องประเมินขีดจำกัดของตนเองและตัวรถด้วย หากจุดที่ต้องการเดินสายไฟหรือติดตั้งสวิตช์อยู่ใกล้กับพื้นที่ติดตั้งถุงลมนิรภัย (Airbag) หรือระบบไฟฟ้าของรถยนต์เป็นระบบสื่อสารแบบ CAN Bus ที่มีความซับซ้อนสูง (มักพบในรถยนต์รุ่นใหม่ๆ) การตัดต่อสายไฟที่ผิดพลาดอาจทำให้ระบบความปลอดภัยล้มเหลวหรือเกิดไฟเตือนบนหน้าปัด หากพบเงื่อนไขเหล่านี้ หรือหากคุณไม่มีความชำนาญด้านงานไฟฟ้าเพียงพอ ควรหยุดการติดตั้งด้วยตนเองทันทีและนำรถไปปรึกษาช่างผู้ชำนาญการด้านระบบไฟรถยนต์โดยตรง
ขั้นตอนการติดตั้งสวิตช์ตัดไฟรถและต่อวงจรไฟ LED
การติดตั้งระบบไฟส่องสว่างเพิ่มเติมอย่างมีประสิทธิภาพควรดำเนินไปอย่างเป็นระบบ โดยเราสามารถแบ่งกระบวนการทำงานออกเป็น 3 ระยะหลัก เพื่อให้ง่ายต่อการทำความเข้าใจและป้องกันความสับสน ได้แก่ ระยะการหาแหล่งจ่ายไฟและตำแหน่งติดตั้ง ระยะการเดินสายไฟเชื่อมต่อวงจร และระยะการเก็บงานเพื่อตรวจสอบความปลอดภัยขั้นสุดท้าย การปฏิบัติตามขั้นตอนเหล่านี้อย่างเคร่งครัดโดยไม่ข้ามขั้นตอนจะช่วยลดความเสี่ยงในการเกิดข้อผิดพลาดได้อย่างดีเยี่ยม
การหาแหล่งจ่ายไฟและตำแหน่งติดตั้งสวิตช์
ขั้นตอนแรกคือการระบุแหล่งจ่ายไฟที่เหมาะสมสำหรับไฟ LED ของคุณ โดยทั่วไปแหล่งจ่ายไฟในรถยนต์จะแบ่งออกเป็นสองประเภทหลัก คือ ไฟตรงจากแบตเตอรี่ (BATT หรือ Constant Power) ซึ่งจะมีกระแสไฟจ่ายตลอดเวลาแม้จะดับเครื่องยนต์ และไฟกุญแจ (ACC หรือ Accessory Power) ซึ่งจะจ่ายกระแสไฟเฉพาะเมื่อคุณบิดกุญแจรถไปที่ตำแหน่ง ACC หรือ ON เท่านั้น สำหรับไฟแต่งรถทั่วไป แนะนำให้เลือกใช้แหล่งจ่ายไฟแบบ ACC เพื่อป้องกันปัญหาลืมปิดสวิตช์ไฟจนทำให้แบตเตอรี่หมด
คุณสามารถค้นหาจุดจ่ายไฟ ACC ได้จากกล่องฟิวส์ในห้องโดยสารหรือห้องเครื่อง โดยศึกษาจากคู่มือประจำรถหรือแผนผังบนฝาครอบกล่องฟิวส์ จากนั้นใช้มัลติมิเตอร์วัดแรงดันไฟฟ้าเพื่อยืนยัน โดยตั้งค่ามัลติมิเตอร์ไปที่โหมดวัดแรงดันไฟกระแสตรง (DC Voltage) นำสายสีดำแตะที่ตัวถังรถ (กราวด์) และสายสีแดงแตะที่จุดต่อฟิวส์ที่ต้องการ เพื่อตรวจสอบว่ามีกระแสไฟเฉพาะเมื่อเปิดสวิตช์กุญแจจริงหรือไม่
เมื่อได้แหล่งจ่ายไฟแล้ว ขั้นตอนต่อไปคือการเลือกตำแหน่งติดตั้งสวิตช์ตัดไฟรถในห้องโดยสาร ตำแหน่งที่ดีควรเอื้อมถึงได้ง่ายขณะขับขี่ ไม่บดบังทัศนวิสัย และที่สำคัญที่สุดคือต้องไม่กีดขวางการทำงานของแป้นเหยียบเบรก คันเร่ง หรือจุดกระจายตัวของถุงลมนิรภัยบริเวณใต้คอนโซลหน้า หลีกเลี่ยงการเจาะคอนโซลรถโดยไม่จำเป็น โดยอาจเลือกใช้สลับสวิตช์แบบยึดติดกาวสองหน้าคุณภาพสูงในจุดที่จัดเตรียมไว้เฉพาะแทน
การเดินสายไฟและเชื่อมต่อวงจร
การต่อวงจรไฟฟ้าสำหรับไฟแต่งรถต้องยึดหลักความปลอดภัยและเป็นระเบียบ ลำดับการต่อวงจรที่ถูกต้องควรเริ่มจาก: แหล่งจ่ายไฟ -> ฟิวส์แยก -> สวิตช์ตัดไฟรถ -> ไฟ LED -> จุดลงกราวด์ (ตัวถังรถ) การต่อในลักษณะนี้จะช่วยให้มั่นใจได้ว่าหากเกิดปัญหาใดๆ ขึ้นในระบบ ฟิวส์แยกจะเป็นตัวตัดกระแสไฟก่อนที่ความเสียหายจะลามไปถึงสวิตช์หรือระบบไฟหลักของรถ
การเลือกขนาดฟิวส์แยกมีความสำคัญอย่างยิ่ง คุณต้องตรวจสอบพิกัดกระแสไฟ (แอมแปร์) ของไฟ LED จากฉลากผลิตภัณฑ์หรือคู่มือการใช้งาน ตัวอย่างเช่น หากไฟ LED ของคุณใช้กำลังไฟรวมกันแล้วกินกระแสไฟประมาณ 5 แอมป์ คุณควรเลือกใช้ฟิวส์ขนาดประมาณ 7.5 แอมป์ หรือ 10 แอมป์ เพื่อรองรับกระแสไฟกระชากขณะเปิดใช้งาน แต่ต้องไม่เลือกฟิวส์ที่มีขนาดใหญ่เกินไปเพราะฟิวส์จะไม่ขาดเมื่อเกิดไฟฟ้าลัดวงจรจริง
ในส่วนของการเชื่อมต่อสายไฟ หลีกเลี่ยงการใช้วิธีปอกสายไฟแล้วบิดเกลียวพันด้วยเทปพันสายไฟเพียงอย่างเดียว เนื่องจากแรงสั่นสะเทือนจากการขับขี่และความชื้นในอากาศอาจทำให้รอยต่อหลวมและเกิดความร้อนสะสมจนเกิดประกายไฟได้ แนะนำให้ใช้หัวอัดสายไฟ (Wire Connectors) ที่ได้มาตรฐาน หรือใช้วิธีบัดกรีสายไฟด้วยตะกั่วให้แน่นหนา จากนั้นสวมทับด้วยท่อหดความร้อนและใช้เครื่องเป่าลมร้อนเป่าให้ท่อหดรัดตัวแน่นหนา เพื่อป้องกันความชื้นและฝุ่นละอองได้อย่างสมบูรณ์แบบ
การเก็บงานและตรวจสอบความปลอดภัย
หลังจากเชื่อมต่อวงจรเสร็จเรียบร้อยแล้ว ขั้นตอนการเก็บงานเป็นสิ่งที่ไม่ควรมองข้าม ให้ใช้เคเบิลไทร์รัดรวบสายไฟที่เดินใหม่ให้เรียบร้อย โดยวางแนวสายไฟหลีกเลี่ยงบริเวณที่มีความร้อนสูง เช่น ท่อไอเสีย หม้อน้ำ หรือบล็อกเครื่องยนต์ รวมถึงหลีกเลี่ยงขอบโลหะที่มีความคมซึ่งอาจบาดฉนวนหุ้มสายไฟจนขาดเมื่อรถสั่นสะเทือนขณะวิ่ง
หากจำเป็นต้องเดินสายไฟผ่านแผงกันไฟ (Firewall) จากห้องเครื่องเข้ามายังห้องโดยสาร ต้องเดินสายผ่านลูกยางกันน้ำ (Grommet) เสมอ ห้ามเดินสายพาดผ่านขอบเหล็กเปลือยโดยเด็ดขาด ก่อนที่จะต่อขั้วลบของแบตเตอรี่กลับเข้าที่เดิม ให้ทำการตรวจเช็กจุดเชื่อมต่อทุกจุดอีกครั้งด้วยสายตา เพื่อให้มั่นใจว่าไม่มีเส้นลวดทองแดงเปลือยโผล่ออกมาสัมผัสกับตัวถังรถที่เป็นกราวด์ ซึ่งอาจทำให้เกิดประกายไฟทันทีที่ต่อแบตเตอรี่
เมื่อไหร่ควรใช้รีเลย์ (Relay) ควบคู่กับสวิตช์ตัดไฟ
ผู้ติดตั้งหลายคนอาจสงสัยว่าเมื่อใดที่จำเป็นต้องนำรีเลย์มาใช้งานร่วมในวงจร คำตอบนี้ขึ้นอยู่กับปริมาณกระแสไฟฟ้าที่อุปกรณ์ไฟแต่งของคุณใช้งาน โดยคุณต้องตรวจสอบพิกัดกระแสไฟสูงสุดที่สวิตช์ตัดไฟรถของคุณสามารถรองรับได้ ซึ่งมักจะระบุไว้บนตัวสลับสวิตช์หรือกล่องบรรจุภัณฑ์ (เช่น 5A, 10A หรือ 20A)
หากชุดไฟ LED ที่คุณติดตั้ง เช่น ไฟสปอตไลท์หน้ารถขนาดใหญ่ หรือแถบไฟ LED บาร์ยาว มีการกินกระแสไฟรวมกันสูงกว่าหรือใกล้เคียงกับพิกัดสูงสุดที่สวิตช์จะรับได้ การปล่อยให้กระแสไฟปริมาณมากไหลผ่านสวิตช์โดยตรงจะทำให้หน้าสัมผัสภายในสวิตช์เกิดความร้อนสูง ละลาย และชำรุดเสียหายอย่างรวดเร็ว หรือในกรณีที่ต้องการลดความยาวของสายไฟเส้นใหญ่ที่ต้องเดินเข้ามาในห้องโดยสาร การใช้รีเลย์จะเป็นทางเลือกที่ปลอดภัยและเหมาะสมที่สุด
หลักการทำงานของรีเลย์คือการทำหน้าที่เป็นสวิตช์แม่เหล็กไฟฟ้าที่แยกวงจรออกเป็นสองส่วน ได้แก่ “วงจรควบคุม” (Control Circuit) ซึ่งใช้กระแสไฟปริมาณน้อยมากไหลผ่านสวิตช์ในห้องโดยสารเพื่อไปสั่งงานขดลวดในรีเลย์ และ “วงจรโหลดหลัก” (Load Circuit) ซึ่งจะดึงกระแสไฟตรงจากแบตเตอรี่ผ่านฟิวส์และรีเลย์ไปยังไฟ LED โดยตรงโดยไม่ต้องผ่านสลับสวิตช์ในห้องโดยสาร การต่อในลักษณะนี้ช่วยลดความร้อนสะสมที่คอนโซลหน้ารถและเพิ่มความปลอดภัยได้อย่างมหาศาล ทั้งนี้ การต่อรีเลย์ต้องอาศัยการดูแผนผังขาต่อ (Pin Diagram) เช่น ขา 30, 85, 86, 87 จากคู่มือของรีเลย์รุ่นนั้นๆ อย่างละเอียดก่อนลงมือทำ
วิธีทดสอบระบบและแก้ปัญหาเบื้องต้น
เมื่อมั่นใจว่าการเดินสายไฟและเก็บงานเรียบร้อยดีแล้ว ให้ต่อขั้วลบของแบตเตอรี่กลับเข้าที่เดิม จากนั้นเริ่มขั้นตอนการทดสอบระบบโดยเริ่มจากการบิดกุญแจรถไปที่ตำแหน่ง OFF แล้วลองเปิดสลับสวิตช์ตัดไฟรถดู หากคุณต่อไฟผ่านระบบ ACC ไฟ LED จะต้องไม่ทำงานในตำแหน่งนี้ จากนั้นให้บิดกุญแจไปที่ตำแหน่ง ACC หรือ ON แล้วเปิดสวิตช์อีกครั้ง ไฟ LED ควรจะสว่างขึ้นอย่างสม่ำเสมอและไม่มีอาการกะพริบ
หากพบปัญหาไฟ LED ไม่สว่างหลังจากเปิดสวิตช์ ให้ปิดสวิตช์ทันทีและเริ่มตรวจสอบตามขั้นตอนดังนี้:
- ตรวจสอบฟิวส์แยกที่ติดตั้งไว้ว่าขาดหรือไม่ หากขาดแสดงว่าอาจมีจุดที่สายไฟขั้วบวกสัมผัสกับตัวถังรถ (กราวด์) หรืออุปกรณ์กินกระแสไฟเกินพิกัดฟิวส์
- ตรวจสอบจุดลงกราวด์ว่าแน่นหนาดีหรือไม่ เนื่องจากสีพ่นรถยนต์หรือสนิมอาจขัดขวางการไหลของกระแสไฟ ควรเลือกจุดลงกราวด์ที่เป็นโลหะเปลือยของตัวถังรถโดยตรง
- หากสลับสวิตช์มีความร้อนสูงผิดปกติขณะเปิดใช้งาน หรือไฟ LED มีอาการกะพริบถี่ๆ ให้ทำการปิดระบบและถอดขั้วแบตเตอรี่ออกทันที ปัญหานี้มักเกิดจากการเข้าสายไฟหลวม หรือเกิดการโอเวอร์โหลดเนื่องจากไม่ได้ใช้รีเลย์ช่วยในการควบคุมกระแสไฟสูง
คำถามที่พบบ่อย (FAQ)
สามารถต่อไฟ LED แต่งรถเข้ากับไฟเดิมของรถโดยตรงโดยไม่ใช้สวิตช์แยกได้หรือไม่
การต่อพ่วงไฟแต่งเพิ่มเติมเข้ากับสายไฟเดิมของรถโดยตรง เช่น การพ่วงไฟเดย์ไลท์เข้ากับไฟหรี่หน้า เป็นสิ่งที่ไม่แนะนำอย่างยิ่ง เนื่องจากระบบไฟฟ้าของรถยนต์รุ่นใหม่ๆ ได้รับการคำนวณพิกัดกระแสไฟและขนาดสายไฟมาอย่างพอดีสำหรับอุปกรณ์มาตรฐานโรงงาน การเพิ่มโหลดไฟฟ้าเข้าไปโดยตรงอาจทำให้ฟิวส์เดิมของระบบรถยนต์ขาด หรือในรถยนต์ที่มีระบบตรวจจับกระแสไฟ คอมพิวเตอร์ของรถอาจแจ้งเตือนข้อผิดพลาดบนหน้าปัด การเดินสายไฟแยกต่างหากและใช้สวิตช์ควบคุมอิสระจึงเป็นวิธีที่ดีที่สุดในการรักษาเสถียรภาพของระบบไฟฟ้าเดิมและป้องกันปัญหาการรับประกันตัวรถสิ้นสุดลง
หากสวิตช์ตัดไฟรถเสียหรือช็อต จะส่งผลต่อระบบไฟฟ้าเดิมของรถหรือไม่
หากคุณทำการติดตั้งระบบไฟแต่งโดยมีการใส่ฟิวส์แยกขนาดที่เหมาะสมไว้ที่ต้นทางของวงจรอย่างถูกต้อง ปัญหาการช็อตหรือความเสียหายที่เกิดขึ้นกับสวิตช์ตัดไฟรถหรือตัวไฟ LED จะไม่ส่งผลกระทบต่อระบบไฟฟ้าหลักของรถยนต์เลย เนื่องจากเมื่อเกิดการลัดวงจร กระแสไฟที่สูงเกินไปจะทำให้ฟิวส์แยกขาดทันที ซึ่งเป็นการตัดขาดวงจรไฟแต่งออกจากระบบไฟหลักของรถอย่างสมบูรณ์ ป้องกันไม่ให้สายไฟหลักเกิดความร้อนหรือแบตเตอรี่เสียหาย ดังนั้น การติดตั้งฟิวส์แยกจึงเปรียบเสมือนเกราะป้องกันด่านแรกที่ห้ามละเลยในการติดตั้งระบบไฟฟ้าเพิ่มเติมทุกชนิด
