การต่อสายดีเลย์ 5 ขา (หรือรีเลย์ 5 ขา) ในระบบไฟรถยนต์ให้ทำงานได้อย่างถูกต้องและปลอดภัย จำเป็นต้องทำความเข้าใจแผนภาพวงจรบนตัวอุปกรณ์เพื่อระบุหน้าที่ของแต่ละขาอย่างแม่นยำ โดยทั่วไปจะประกอบด้วยขาสัญญาณควบคุม (คอยล์) สองขา ขาไฟเข้าหลัก (Common) หนึ่งขา และขาเอาต์พุตสองขา (แบบเปิดปกติ NO และแบบปิดปกติ NC) การเชื่อมต่อที่ถูกต้องจะช่วยให้อุปกรณ์ไฟฟ้าในรถยนต์ทำงานได้ตามฟังก์ชันที่ต้องการ ป้องกันระบบไฟลัดวงจร และช่วยถนอมสวิตช์ควบคุมเดิมไม่ให้เสียหายจากกระแสไฟสูง
ทำความเข้าใจหน้าที่ของขาทั้ง 5 และเตรียมอุปกรณ์
ก่อนที่จะเริ่มลงมือต่อสายไฟ สิ่งสำคัญที่สุดคือการตรวจสอบแผนภาพวงจร (Diagram) ที่พิมพ์อยู่บนตัวรีเลย์หรือในคู่มือของผู้ผลิต เนื่องจากตำแหน่งและหมายเลขของขาแต่ละขาอาจมีความแตกต่างกันไปตามยี่ห้อและรุ่นของอุปกรณ์ การเดาตำแหน่งขาโดยไม่ตรวจสอบอาจทำให้ระบบไฟฟ้าลัดวงจรหรืออุปกรณ์เสียหายได้ โดยเฉพาะอย่างยิ่งในกลุ่มรีเลย์หน่วงเวลาที่มีวงจรอิเล็กทรอนิกส์ควบคุมอยู่ภายใน ซึ่งต้องการความแม่นยำในการต่อสายไฟเลี้ยงและสายสัญญาณควบคุมเป็นพิเศษ
โดยทั่วไป รีเลย์ 5 ขามาตรฐานจะมีหมายเลขระบุขาตามระบบสากล ได้แก่ ขา 85 และ 86 สำหรับขดลวดควบคุม (คอยล์) ขา 30 สำหรับแหล่งจ่ายไฟหลัก (Common) ขา 87 สำหรับช่องจ่ายไฟออกเมื่อรีเลย์ทำงาน (Normally Open – NO) และขา 87a สำหรับช่องจ่ายไฟออกเมื่อรีเลย์หยุดทำงาน (Normally Closed – NC) หากเป็นรีเลย์หน่วงเวลา (Delay Relay) บางรุ่น อาจมีขาสำหรับรับสัญญาณทริกเกอร์แยกต่างหาก ซึ่งต้องอ้างอิงตามคู่มือเฉพาะรุ่นนั้นๆ เพื่อป้องกันความสับสนระหว่างขาจ่ายไฟหลักและขาสัญญาณควบคุม
สินค้าที่กล่าวถึงในคู่มือนี้

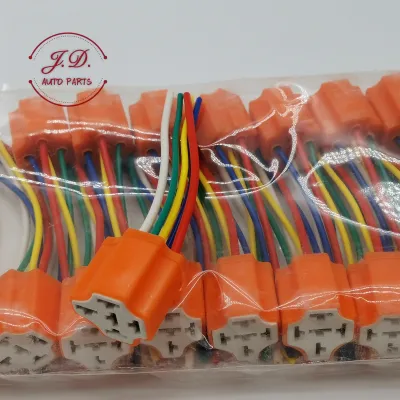

399 คะแนนบน Lazada
รองรับกระแสไฟสูง, ออกแบบมาให้เสียบใช้งานได้ทันที, ปรับความสูงได้ถึง 1.55 เมตร, ประสิทธิภาพที่มีคุณภาพสูงและเชื่อถือได้, การออกแบบที่เพรียวบางและทันสมัย, การออกแบบอเนกปร…อ่านรีวิวฉบับเต็มแสดงน้อยลง
รองรับกระแสไฟสูง, ออกแบบมาให้เสียบใช้งานได้ทันที, ปรับความสูงได้ถึง 1.55 เมตร, ประสิทธิภาพที่มีคุณภาพสูงและเชื่อถือได้, การออกแบบที่เพรียวบางและทันสมัย, การออกแบบอเนกประสงค์และพกพาได้, โครงสร้างที่ทนทานและแข็งแรง, พับเก็บได้ง่าย, การเชื่อมต่อบลูทูธสำหรับการควบคุมที่ราบรื่น, รีโมทคอนโทรลที่สะดวก,
💰ราคา:ดีมากๆเลยครับผม 🔧ความทนทาน:ต้องทดลองใช้อีกสักระยะหนึ่งครับ 🔌ความเข้ากันได้:ใช้งานสะดวกรวดเร็วครับตรงรุ่นไม่ต้องดัดแปลง
ออกแบบมาให้เสียบใช้งานได้ทันที, รองรับกระแสไฟสูง, วปวดวิวปสำยเ้ิงิงืวดวออ 🔧ความทนทาน:น้าจะพอใช้ได้ ไม่คาดหวัง ตามราคา
สินค้าตรงตามที่สั่งครับ ขนส่งจัดส่งได้ตามเวลาที่กำหนดครับ ตามรีวิวรูปและคลิปครับ ราคาถูกด้วยครับ ให้5ดาวไปเลย

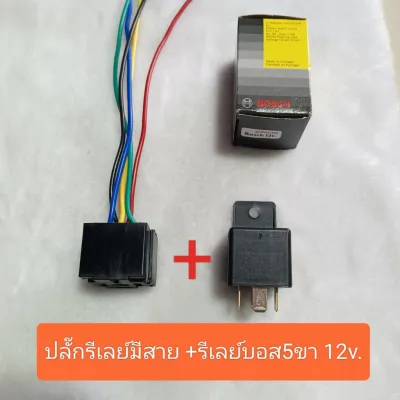

1,099 คะแนนบน Lazada
ได้รับสินค้าแล้วครับสินค้าตรงปกได้ของตรงตามที่สั่งซื้อครับส่งเร็วทันใจเลยครับ สินค้าดีมีคุณภาพโอกาสหน้าถ้าต้องการใช้เพิ่มจะสั่งซื้ออีกนะครับ
สะดวกและทนทาน, บริการลูกค้าที่ยอดเยี่ยม, ใช้ได้กับรถยนต์ทุกรุ่น, รีเลย์ Bosch ที่น่าเชื่อถือ, วัสดุคุณภาพสูง, ป้องกันการโหลดเกิน,
ใช้ได้กับรถยนต์ทุกรุ่น, ป้องกันการโหลดเกิน, บริการลูกค้าที่ยอดเยี่ยม, รีเลย์ Bosch ที่น่าเชื่อถือ, การเชื่อมต่อวงจรง่าย,
ใช้ได้กับรถยนต์ทุกรุ่น, การจัดส่งรวดเร็วและมีประสิทธิภาพ, ป้องกันการเสียหายของสายไฟ, บริการลูกค้าที่ยอดเยี่ยม,

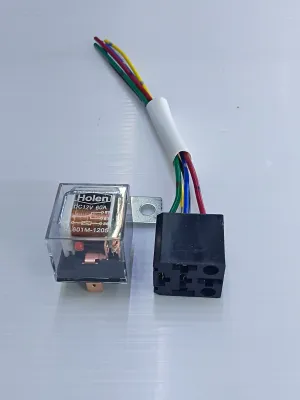

6,716 คะแนนบน Lazada
สินค้าตรงปก แต่ขนาดสายของโหลดเล็กไป ไม่เหมะกับการใช้งานกระแสสูงๆถึง 30 A ตามขนาดของรีเลย์ เหมาะกับงานกระแสต่ำๆทั่วๆไป กะว่าจะเอามาต่อเป็นตขั้วสวิทช์ตัดต่อ sub. box ร่…อ่านรีวิวฉบับเต็มแสดงน้อยลง
สินค้าตรงปก แต่ขนาดสายของโหลดเล็กไป ไม่เหมะกับการใช้งานกระแสสูงๆถึง 30 A ตามขนาดของรีเลย์ เหมาะกับงานกระแสต่ำๆทั่วๆไป กะว่าจะเอามาต่อเป็นตขั้วสวิทช์ตัดต่อ sub. box ร่วมกับรีเลย์ 12V 30A คงใช้ไม่ได้ ต้องหาซื้อใหม่
สินค้าปกครับ แพ็คสินค้าพอได้ ส่งเร็ว สายไฟออกจากรีเลย์ขา 87 สีน้ำเขียวเล็กไปนิด สีแดงผ่านครับกำลังดี ต้องลองใช้ดูก่อนครับ ว่าจะทนทานไหม
กล่องพัสดุมีรอยบุบเข้าใจครับ เพราะน่าจะเกิดจากขนส่ง ของภายในกล่องไม่เป็นอะไรครับแต่ไม่รู้ว่าใช้ได้มั้ยรอรีวิว
ส่งเร็ว กล่องบรรจุภัณณ์ดี ไม่ชำรุด สินค้าเป็นของแท้ ดีดีดดสั่งปริมาณมากจะคุ้มค่าส่ง ลองสั่งก่อนมาลองแล้วจะสั่งใหม่
ส่งเร็วตามกำกนด ใช้ได้ไม่มีปัญหาควบคุมวงจรไฟฟ้าได้อย่างมีประสิทธิภาพ, เพิ่มความปลอดภัยของวงจรไฟฟ้า,
867 คะแนนบน Lazada
รีเลย์ที่เชื่อถือได้และทนทาน, รีเลย์ Bosch คุณภาพสูง, 🔌ความเข้ากันได้:ได้ดีทุกระบบใช้งานง่าย 💰ราคา:ราคาสินค้าไม่แพงถูกกว่าท้องตลาดแค่รอเวลาจะส่งแต่ก็ส่งตามเวลาตรงเวลาเป๊ะที่กำ…อ่านรีวิวฉบับเต็มแสดงน้อยลง
รีเลย์ที่เชื่อถือได้และทนทาน, รีเลย์ Bosch คุณภาพสูง, 🔌ความเข้ากันได้:ได้ดีทุกระบบใช้งานง่าย 💰ราคา:ราคาสินค้าไม่แพงถูกกว่าท้องตลาดแค่รอเวลาจะส่งแต่ก็ส่งตามเวลาตรงเวลาเป๊ะที่กำหนด
สินค้าได้รับแล้วนะครับเมื่อวานซืนสั่งรอบนี้รอบ 2 แล้วแต่ เที่ยวนี้กล่องค่อนข้างเก่ามากครับแต่ไม่เป็นไรขอให้ใช้ได้ก็พอโอกาสหน้าจะหนุนใหม่ครับขอบคุณครับ
สินค้ามาถึงไม่เสียหายใส่กับรถได้พอดีใช้งานได้เป็นการสั่งครั้งแรกกับร้านนี้ถือว่าดีมากไม่ผิดหวังที่สั่ง

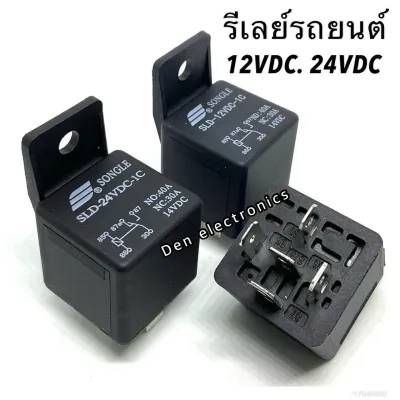

78 คะแนนบน Lazada
คุ้มค่ากับเงินที่จ่าย, โครงสร้างที่แข็งแรงสำหรับการใช้งานในระยะยาว, การจัดเตรียมพลังงาน 12VDC และ 24VDC ที่สะดวกสบาย, ความสามารถในการสวิตช์ที่เชื่อถือได้ด้วยการกำหนดค่า 1N…อ่านรีวิวฉบับเต็มแสดงน้อยลง
คุ้มค่ากับเงินที่จ่าย, โครงสร้างที่แข็งแรงสำหรับการใช้งานในระยะยาว, การจัดเตรียมพลังงาน 12VDC และ 24VDC ที่สะดวกสบาย, ความสามารถในการสวิตช์ที่เชื่อถือได้ด้วยการกำหนดค่า 1NO 1NC, เหมาะสำหรับระบบไฟฟ้ายานยนต์, ติดตั้งและใช้งานง่าย, อเนกประสงค์และเข้ากันได้กับยานพาหนะต่างๆ, ประสิทธิภาพที่มีประสิทธิภาพและเชื่อถือได้,
คุณภาพ:ต้องลองก่อนนะค่ะ รูปลักษณ์ภายนอก:ดีค่ะดูแล้วน่าจะมีประสิทธิภาพ การใช้งาน:ยังไม่ได้ลองใช้งาน ทางร้านส่งของมาไม่ครบแชทไปบอกแล้วแอดมินขอที่อยุ่ไปบอกจะส่งแคลมให้/ มายืนยั…อ่านรีวิวฉบับเต็มแสดงน้อยลง
คุณภาพ:ต้องลองก่อนนะค่ะ รูปลักษณ์ภายนอก:ดีค่ะดูแล้วน่าจะมีประสิทธิภาพ การใช้งาน:ยังไม่ได้ลองใช้งาน ทางร้านส่งของมาไม่ครบแชทไปบอกแล้วแอดมินขอที่อยุ่ไปบอกจะส่งแคลมให้/ มายืนยันค่ะว่าทางร้านส่งเครมสินค้าให้จริงๆรอไม่นานด้วยแนะนำเลยค่ะร้านค้าดีๆมีคุณภาพต้องร้านนี้อีกร้านมาอุดหนุนสั่งสินค้ากันเยอะๆนะค่ะ
รีเลย์รถยนต์ที่เชื่อถือได้และทนทาน, เหมาะสำหรับระบบไฟฟ้ายานยนต์, อเนกประสงค์และเข้ากันได้กับยานพาหนะต่างๆ, ติดตั้งและใช้งานง่าย, ความสามารถในการสวิตช์ที่เชื่อถือได้ด้วยการกำห…อ่านรีวิวฉบับเต็มแสดงน้อยลง
รีเลย์รถยนต์ที่เชื่อถือได้และทนทาน, เหมาะสำหรับระบบไฟฟ้ายานยนต์, อเนกประสงค์และเข้ากันได้กับยานพาหนะต่างๆ, ติดตั้งและใช้งานง่าย, ความสามารถในการสวิตช์ที่เชื่อถือได้ด้วยการกำหนดค่า 1NO 1NC, คุณภาพสินค้าที่ดีเยี่ยม, คุ้มค่ากับเงินที่จ่าย, การจัดเตรียมพลังงาน 12VDC และ 24VDC ที่สะดวกสบาย,
ได้รับสินค้าแล้ว ตรงปกตามที่สั่งเลยครับ เบื้องต้นตัวสินค้าโอเคดียังไม่เจอปัญหาอะไร การขนส่งรักษาตัวสินค้าดีเรียบร้อย
15 คะแนนบน Lazada
ประสิทธิภาพที่เชื่อถือได้, การออกแบบ 12V 5 ขา,
ได้รับแล้ว แต่ยังไม่ได้ทดลอง

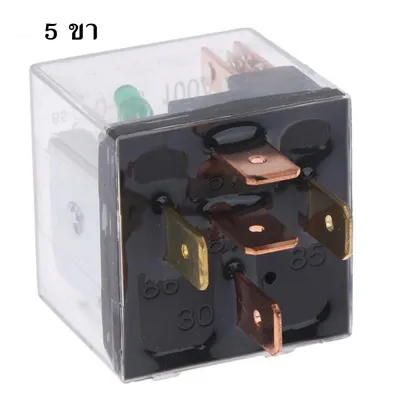

![ออกบิลได้ [ พร้อมปลั๊ก ] รีเลย์ 12vและ24v รีเลย์ 5 ขา / รีเลย์ 4 ขา [ ทนกระแสสูง 40A ] relay 12v24v relay 5 ขา 40Aพร้อมส่ง ในไทย](https://img.lazcdn.com/g/p/4a726427d9e479085fe9cf14ecd55107.jpg_400x400q80.jpg_.webp)
769 คะแนนบน Lazada
ร้านเปิดแล้วนะ STRมหาชนสลากดิจิตอลเป๋าตัง ร้านเปิดแล้วนะ STRมหาชน สลากดิจิตอลเป๋าตัง เหมาะสมกับราคาที่ซื้อนอนอยู่ที่บ้านก็ซื้อของได้ได้รับแล้วๅได้รับแล้วยังไม่ได้ลองใช้งาน คุณภาพดู…อ่านรีวิวฉบับเต็มแสดงน้อยลง
ร้านเปิดแล้วนะ STRมหาชนสลากดิจิตอลเป๋าตัง ร้านเปิดแล้วนะ STRมหาชน สลากดิจิตอลเป๋าตัง เหมาะสมกับราคาที่ซื้อนอนอยู่ที่บ้านก็ซื้อของได้ได้รับแล้วๅได้รับแล้วยังไม่ได้ลองใช้งาน คุณภาพดูแข็งแรงดูแล้วน่าจะใช้งานได้ดี จัดส่งรวดเร็ว คุณภาพดี, ติดตั้งและใช้งานง่าย, เหมาะสำหรับการใช้งานยานยนต์,
ร้านเปิดแล้วนะ STRมหาชนสลากดิจิตอลเป๋าตัง ร้านเปิดแล้วนะ STRมหาชน สลากดิจิตอลเป๋าตัง เหมาะสมกับราคาที่ซื้อนอนอยู่ที่บ้านก็ซื้อของได้ได้รับแล้วๅได้รับแล้วยังไม่ได้ลองใช้งาน คุณภาพดู…อ่านรีวิวฉบับเต็มแสดงน้อยลง
ร้านเปิดแล้วนะ STRมหาชนสลากดิจิตอลเป๋าตัง ร้านเปิดแล้วนะ STRมหาชน สลากดิจิตอลเป๋าตัง เหมาะสมกับราคาที่ซื้อนอนอยู่ที่บ้านก็ซื้อของได้ได้รับแล้วๅได้รับแล้วยังไม่ได้ลองใช้งาน คุณภาพดูแข็งแรงดูแล้วน่าจะใช้งานได้ดีเหมาะสำหรับการใช้งานยานยนต์, ติดตั้งและใช้งานง่าย, จัดส่งรวดเร็ว คุณภาพดี,
จัดส่งรวดเร็ว คุณภาพดี, จัดการกระแสไฟสูงได้อย่างง่ายดาย, เหมาะสำหรับการใช้งานยานยนต์, คุ้มค่ากับเงินที่จ่าย, การออกแบบปลั๊กที่สะดวก,
สวัสดี ร้านค้าจัดของ ถูกต้อง รวดเร็ว ครบถ่วน ตามจำนวนที่สั่ง ตุณภาพการใช้งาน ต้งทดลองก่อน วัสดุตามราคา พนง.จัดส่ง ดี ขอบคุณมาก
การออกแบบปลั๊กที่สะดวก, จัดส่งรวดเร็ว คุณภาพดี,
339 คะแนนบน Lazada
รีเลย์ที่ยอดเยี่ยมสำหรับรถยนต์, 💰ราคา: ถือว่าไม่แพงครับ 🔧ความทนทาน: ต้องลองใช้ดูก่อนนะครับแต่น่าจะดีอยู่ 🔌ความเข้ากันได้: เข้ากันได้ดีมากครับพอดีเลย 🛠️ความง่ายในการติดตั้ง: ติดตั้ง…อ่านรีวิวฉบับเต็มแสดงน้อยลง
รีเลย์ที่ยอดเยี่ยมสำหรับรถยนต์, 💰ราคา: ถือว่าไม่แพงครับ 🔧ความทนทาน: ต้องลองใช้ดูก่อนนะครับแต่น่าจะดีอยู่ 🔌ความเข้ากันได้: เข้ากันได้ดีมากครับพอดีเลย 🛠️ความง่ายในการติดตั้ง: ติดตั้งง่ายมากการจัดอันดับแอมแปร์สูง,
รวดเร็วและมีประสิทธิภาพ, คุ้มค่าเงิน, เหมาะสำหรับรถยนต์ทุกรุ่น, ได้สินค้าตามที่สั่งขนส่งรวดเร็วไม่ต้องรอนาน ทุกอย่างดีมากคับ
คุณภาพที่ยาวนาน, เชื่อถือได้และไว้วางใจได้, ประสิทธิภาพที่เชื่อถือได้, รีเลย์ที่ยอดเยี่ยมสำหรับรถยนต์,
ประสิทธิภาพที่เชื่อถือได้, รวดเร็วและมีประสิทธิภาพ, ติดตั้งง่าย คุ้มกับเงินที่จ่าย วัสดุแข็งแรงทนทาน
เชื่อถือได้และไว้วางใจได้, รวดเร็วและมีประสิทธิภาพ, คุ้มค่ากับเงินที่จ่าย,
ราคาอาจมีการเปลี่ยนแปลง โปรดตรวจสอบราคาล่าสุดในหน้าสินค้า
เครื่องมือพื้นฐานที่ต้องเตรียมให้พร้อมก่อนเริ่มงาน ได้แก่ คีมปอกสายไฟ คีมย้ำหางปลา ท่อหดสำหรับหุ้มจุดต่อ มัลติมิเตอร์สำหรับวัดแรงดันและเช็กความต่อเนื่อง เทปพันสายไฟคุณภาพดี และชุดหัวต่อสายไฟ (หางปลาหรือขั้วเสียบ) การเตรียมเครื่องมือที่เหมาะสมจะช่วยให้งานต่อสายไฟมีความแน่นหนาและปลอดภัยในระยะยาว ช่วยลดความเสี่ยงจากการเกิดความร้อนสะสมบริเวณจุดต่อสายไฟที่หลวม ซึ่งเป็นสาเหตุหนึ่งของเพลิงไหม้ในห้องเครื่องยนต์
นอกจากนี้ ขอแนะนำให้เลือกใช้ซ็อกเก็ตเสียบรีเลย์ (Relay Socket) แทนการเสียบขั้วสายไฟเข้ากับขารีเลย์โดยตรง ซ็อกเก็ตจะช่วยจัดระเบียบสายไฟ ป้องกันไม่ให้ขั้วสายไฟแต่ละเส้นสัมผัสกันจนเกิดการลัดวงจร และยังช่วยให้การเปลี่ยนตัวรีเลย์ในอนาคตทำได้ง่ายดายเพียงแค่ถอดเสียบใหม่โดยไม่ต้องตัดต่อสายไฟอีกครั้ง
เพื่อความปลอดภัยสูงสุดในระหว่างการปฏิบัติงาน ขั้นตอนแรกที่ละเลยไม่ได้คือการดับเครื่องยนต์ ดึงกุญแจออก และทำการถอดขั้วลบของแบตเตอรี่รถยนต์ออกก่อนเสมอ ขั้นตอนนี้จะช่วยป้องกันการเกิดประกายไฟและการลัดวงจรโดยอุบัติเหตุในขณะที่ท่านกำลังตัดต่อสายไฟในระบบไฟฟ้าของรถยนต์ ซึ่งอาจส่งผลกระทบต่อระบบอิเล็กทรอนิกส์อื่นๆ ที่มีความละเอียดอ่อนสูง
ขั้นตอนการติดตั้งและต่อสายดีเลย์ 5 ขา อย่างละเอียด
การวางแผนเส้นทางเดินสายไฟเป็นขั้นตอนสำคัญที่ช่วยให้ระบบไฟทำงานได้อย่างเสถียร ควรเดินสายไฟหลีกเลี่ยงบริเวณที่มีชิ้นส่วนเคลื่อนไหว เช่น แกนพวงมาลัย ชุดคันเร่ง หรือสายพาน และหลีกเลี่ยงบริเวณที่มีความร้อนสูงในห้องเครื่องยนต์ เช่น ท่อไอเสียและเสื้อสูบ เพื่อป้องกันไม่ให้ฉนวนหุ้มสายไฟละลายหรือฉีกขาดจนเกิดไฟรั่ว
แนะนำให้ใช้สายรัดเคเบิ้ลไทร์ยึดสายไฟให้เรียบร้อยทุกๆ ระยะ 10-15 เซนติเมตร และควรสวมท่อกระดูกงูหรือท่อร้อยสายไฟเพื่อเพิ่มการปกป้องสายไฟจากการเสียดสีกับขอบโลหะคมของตัวถังรถยนต์ การเดินสายไฟที่เรียบร้อยไม่เพียงแต่ช่วยเรื่องความปลอดภัย แต่ยังช่วยให้การตรวจเช็กและซ่อมบำรุงในอนาคตทำได้ง่ายขึ้นมาก
ในขั้นตอนการเชื่อมต่อสายไฟ ให้ใช้คีมปอกสายไฟปอกฉนวนออกในระยะประมาณ 5-8 มิลลิเมตร จากนั้นเสียบสายไฟเข้ากับขั้วเสียบแบนแบบตัวเมียแล้วใช้คีมย้ำหางปลาบีบให้แน่นหนา หลีกเลี่ยงการใช้คีมธรรมดาบีบเนื่องจากแรงบีบจะไม่สม่ำเสมอและอาจทำให้สายไฟหลุดออกได้ง่ายเมื่อรถยนต์เกิดการสั่นสะเทือน
หลังจากย้ำขั้วเสียบเสร็จแล้ว ให้สวมท่อหดทับจุดเชื่อมต่อก่อนจะใช้เครื่องเป่าลมร้อนหรือไฟแช็กเป่าให้ท่อหดรัดตัวแน่น วิธีนี้จะช่วยป้องกันความชื้น ฝุ่นละออง และน้ำซึมผ่าน ซึ่งเป็นสาเหตุหลักของการเกิดสนิมเขียวและการอาร์กของกระแสไฟที่จะส่งผลให้ระบบทำงานผิดปกติในอนาคต
หากในระหว่างการทำงาน ท่านพบว่าสายไฟเดิมของตัวรถมีสภาพกรอบ แตกหัก หรือสีของสายไฟซีดจางจนไม่สามารถระบุขั้วหรือหน้าที่ได้อย่างชัดเจน ขอแนะนำให้หยุดการทำงานทันทีและปรึกษาช่างไฟฟ้ารถยนต์ผู้เชี่ยวชาญ การฝืนต่อสายไฟโดยไม่มั่นใจอาจส่งผลเสียร้ายแรงต่อกล่องควบคุมอิเล็กทรอนิกส์ของรถยนต์ได้ เนื่องจากระบบไฟฟ้ารถยนต์ยุคใหม่มีความซับซ้อนสูงและเชื่อมโยงถึงกันหมด
การเชื่อมต่อขาแหล่งจ่ายไฟและกราวด์
การจ่ายไฟเข้าสู่รีเลย์ต้องเริ่มจากการต่อสายไฟจากขั้วบวกของแบตเตอรี่หรือแหล่งจ่ายไฟหลักของรถยนต์มายังขาจ่ายไฟหลัก (มักจะเป็นขา 30) โดยข้อกำหนดด้านความปลอดภัยที่สำคัญที่สุดคือ ต้องติดตั้งกระบอกฟิวส์ในสายไฟเส้นนี้ และตำแหน่งของฟิวส์ควรอยู่ใกล้กับแหล่งจ่ายไฟหลักหรือแบตเตอรี่ในระยะไม่เกิน 30 เซนติเมตร เพื่อป้องกันสายไฟไหม้หากเกิดการลัดวงจรก่อนถึงตัวรีเลย์
ขนาดของสายไฟที่ใช้สำหรับขาจ่ายไฟหลักและขาโหลดต้องมีความหนาที่เหมาะสม (เช่น มาตรฐาน AWG 14 หรือ AWG 16 ขึ้นอยู่กับปริมาณกระแสไฟของอุปกรณ์) เพื่อให้สามารถรองรับกระแสไฟได้อย่างเต็มที่โดยไม่เกิดความร้อนสะสมในเส้นสายไฟ ซึ่งอาจก่อให้เกิดอันตรายได้
สำหรับการต่อสายกราวด์ (Ground) เพื่อให้วงจรควบคุมทำงานได้สมบูรณ์ ให้ต่อสายจากขาควบคุมขาหนึ่ง (เช่น ขา 85 หรือตามคู่มือระบุ) ไปยังจุดกราวด์ของตัวถังรถยนต์ จุดกราวด์ที่ดีที่สุดคือจุดลงกราวด์เดิมของโรงงานรถยนต์ ซึ่งมักจะมีน็อตยึดสายกราวด์รวมกันอยู่บริเวณโครงรถ
หากจำเป็นต้องสร้างจุดลงกราวด์ใหม่ ให้ใช้กระดาษทรายขัดสีพ่นหรือคราบสนิมบริเวณตัวถังรถออกจนเห็นเนื้อโลหะเปลือยที่สะอาด จากนั้นใช้หางปลาแบบกลมยึดสายไฟแล้วขันน็อตให้แน่นหนา พร้อมรองด้วยแหวนจักรเพื่อป้องกันน็อตคลายตัว ซึ่งจะช่วยป้องกันปัญหากราวด์หลวมที่ทำให้รีเลย์ทำงานติดๆ ดับๆ หรือไม่ทำงานเลยเมื่อระบบสั่นสะเทือน
การเชื่อมต่อขาสัญญาณควบคุมและขาโหลด
ขาสัญญาณควบคุมอีกขาหนึ่ง (เช่น ขา 86) จะต้องเชื่อมต่อเข้ากับสายสัญญาณทริกเกอร์ (Trigger) ที่มาจากสวิตช์ควบคุมหรือแหล่งจ่ายไฟที่ต้องการให้ระบบเริ่มทำงาน เช่น สวิตช์ไฟหน้ารถ หรือสายไฟสัญญาณจากระบบที่ต้องการหน่วงเวลา เพื่อส่งกระแสไฟมาเหนี่ยวนำขดลวดภายในรีเลย์ให้หน้าสัมผัสเปลี่ยนทิศทาง โดยกระแสไฟที่ใช้ในส่วนนี้มักจะต่ำมาก (ประมาณ 150-200 มิลลิแอมป์) จึงสามารถใช้สายไฟขนาดเล็กได้
ในส่วนของขาโหลดหรือขาเอาต์พุต ให้เลือกใช้งานตามฟังก์ชันที่ต้องการ หากต้องการให้อุปกรณ์ทำงานเมื่อเปิดสวิตช์ (Normally Open) ให้ต่อสายไฟจากขา 87 ไปยังขั้วบวกของอุปกรณ์เป้าหมาย เช่น ปั๊มน้ำล้างกระจก ชุดไฟส่องสว่าง หรือพัดลมไฟฟ้า ส่วนขั้วลบของอุปกรณ์เหล่านั้นให้ต่อลงกราวด์ของตัวถังรถยนต์ให้เรียบร้อย
หากต้องการให้อุปกรณ์ทำงานในทิศทางตรงกันข้าม คือทำงานตลอดเวลาเมื่อปิดสวิตช์ และหยุดทำงานทันทีเมื่อเปิดสวิตช์ (Normally Closed) ให้เลือกต่อสายไฟเข้ากับขา 87a แทน ตัวอย่างเช่น การต่อไฟส่องสว่างเวลากลางวัน (DRL) ให้ดับลงเมื่อเปิดไฟหน้ารถยนต์
ก่อนที่จะประกอบชิ้นส่วนต่างๆ กลับเข้าที่เดิม ให้ทำการตรวจสอบความแน่นหนาของจุดต่อสายไฟทุกจุดอีกครั้ง ลองขยับขั้วเสียบเบาๆ เพื่อให้มั่นใจว่าจะไม่หลุดออกเมื่อรถยนต์เกิดการสั่นสะเทือนในขณะขับขี่บนท้องถนน และตรวจสอบให้แน่ใจว่าไม่มีส่วนที่เป็นโลหะเปลือยของขั้วต่อสัมผัสกันเองหรือสัมผัสกับตัวถังรถยนต์เพื่อป้องกันการลัดวงจร
การเลือกฟิวส์และข้อควรระวังเพื่อป้องกันระบบไฟเสียหาย
การเลือกขนาดฟิวส์ที่เหมาะสมเป็นหัวใจสำคัญในการปกป้องระบบไฟฟ้ารถยนต์ โดยท่านต้องตรวจสอบกำลังไฟฟ้า (วัตต์) ของอุปกรณ์ที่นำมาติดตั้งเพิ่มเติม จากนั้นคำนวณหาปริมาณกระแสไฟฟ้า (แอมแปร์) โดยใช้สูตรกระแสไฟฟ้า (แอมป์) = กำลังไฟฟ้า (วัตต์) หารด้วยแรงดันไฟฟ้า (12 โวลต์) ตัวอย่างเช่น หากติดตั้งไฟสปอตไลท์ขนาด 120 วัตต์ จะได้กระแสไฟเท่ากับ 10 แอมป์
เมื่อได้ค่ากระแสไฟแล้ว ให้เลือกใช้ฟิวส์ที่มีขนาดสูงกว่ากระแสไฟใช้งานจริงประมาณ 1.25 ถึง 1.5 เท่า ในกรณีตัวอย่างนี้ ฟิวส์ขนาด 15 แอมป์ จึงเป็นขนาดที่เหมาะสมที่สุด และที่สำคัญคือพิกัดการทนกระแสไฟของสายไฟที่ใช้จะต้องสูงกว่าขนาดของฟิวส์เสมอ เพื่อให้มั่นใจว่าฟิวส์จะขาดก่อนที่สายไฟจะร้อนจนละลายเมื่อเกิดการลัดวงจร
ข้อควรระวังอย่างยิ่งสำหรับรถยนต์รุ่นใหม่คือ หลีกเลี่ยงการดึงกระแสไฟหรือต่อพ่วงสายสัญญาณโดยตรงจากสายไฟเดิมของระบบควบคุมที่อ่อนไหว เช่น สายสัญญาณในระบบ CAN bus หรือสายสัญญาณที่วิ่งเข้ากล่องควบคุมเครื่องยนต์ (ECU) หรือกล่องควบคุมตัวถัง (BCM) เนื่องจากระบบเหล่านี้ทำงานด้วยแรงดันไฟต่ำและมีความละเอียดอ่อนสูง การดึงไฟไปใช้อาจทำให้กล่องควบคุมประมวลผลผิดพลาดหรือชำรุดเสียหาย ซึ่งมีค่าใช้จ่ายในการซ่อมแซมสูงมาก
นอกจากนี้ สำหรับอุปกรณ์ไฟฟ้าที่กินกระแสไฟสูง เช่น แตรลม สปอตไลท์ หรือพัดลมหม้อน้ำไฟฟ้า ขอแนะนำให้ใช้รีเลย์แยกเฉพาะสำหรับอุปกรณ์แต่ละตัวเสมอ ไม่ควรนำอุปกรณ์หลายชนิดมาต่อพ่วงใช้งานร่วมกับรีเลย์ตัวเดียว และห้ามต่อตรงจากสวิตช์ควบคุมเดิมของรถโดยไม่ผ่านรีเลย์ เพราะกระแสไฟที่สูงเกินไปจะทำให้หน้าสัมผัสของสวิตช์ละลายและเกิดเพลิงไหม้ได้ การใช้รีเลย์จะช่วยแยกวงจรกระแสไฟสูงออกจากวงจรสวิตช์ควบคุมได้อย่างปลอดภัย
วิธีทดสอบระบบและแก้ไขปัญหาเบื้องต้น
เมื่อตรวจสอบการต่อสายไฟทุกจุดเรียบร้อยแล้ว ให้ทำการต่อขั้วลบของแบตเตอรี่รถยนต์กลับเข้าที่เดิม จากนั้นใช้มัลติมิเตอร์วัดแรงดันไฟที่จุดต่างๆ เพื่อตรวจสอบว่ามีไฟมารอที่ขารีเลย์ถูกต้องหรือไม่ ก่อนจะทดลองเปิดสวิตช์เพื่อสังเกตการทำงานของอุปกรณ์เป้าหมายว่าทำงานได้ตามฟังก์ชันที่ตั้งไว้หรือไม่ โดยสังเกตเสียงการทำงานของรีเลย์ (เสียงคลิกเบาๆ) ซึ่งแสดงว่าขดลวดควบคุมทำงานและหน้าสัมผัสภายในมีการเคลื่อนที่
หากรีเลย์ 5 ขาที่ท่านติดตั้งเป็นรุ่นที่มีปุ่มปรับตั้งเวลาหน่วง (Delay Time) ให้ทดลองปรับตั้งค่าเวลาตามที่ระบุในคู่มือการใช้งาน และสังเกตว่าอุปกรณ์เปิดหรือปิดการทำงานตรงตามเวลาที่กำหนดไว้หรือไม่ โดยปรับแต่งให้สอดคล้องกับการใช้งานจริงอย่างเหมาะสม เช่น การหน่วงเวลาปิดพัดลมระบายความร้อนหลังจากดับเครื่องยนต์ประมาณ 2-3 นาที เพื่อระบายความร้อนสะสมอย่างมีประสิทธิภาพ
ในการปรับตั้งค่าเวลาหน่วง ให้ใช้ไขควงปากแบนขนาดเล็กหมุนปรับปุ่มปรับค่า (Potentiometer) บนตัวรีเลย์อย่างเบามือ หลีกเลี่ยงการออกแรงหมุนมากเกินไปเพราะอาจทำให้กลไกภายในชำรุดเสียหายได้ และควรทำการทดสอบจับเวลาด้วยนาฬิกาจับเวลาเพื่อให้ได้ค่าที่แม่นยำที่สุด
ในระหว่างการทดสอบ หากพบสัญญาณเตือนภัย เช่น มีกลิ่นไหม้ มีควันลอยขึ้นมา ฟิวส์ขาดทันทีที่เปิดสวิตช์ หรือตัวรีเลย์มีความร้อนสะสมสูงจนผิดปกติ ให้รีบปิดสวิตช์และถอดขั้วแบตเตอรี่ออกทันที จากนั้นให้ย้อนกลับไปตรวจสอบจุดต่อสายไฟเพื่อหาจุดที่อาจเกิดการลัดวงจร หรือตรวจสอบว่ามีการต่อสายสลับขั้วหรือไม่ก่อนจะทำการทดสอบใหม่อีกครั้ง หากไม่พบสาเหตุควรปรึกษาช่างผู้เชี่ยวชาญเพื่อความปลอดภัย
คำถามที่พบบ่อย (FAQ)
ดีเลย์ 5 ขา สามารถใช้กับอุปกรณ์ใดในรถยนต์ได้บ้าง
ดีเลย์ 5 ขาที่มีฟังก์ชันหน่วงเวลา มักนิยมนำมาใช้กับระบบปัดน้ำฝนที่ต้องการปรับตั้งเวลาหน่วงในการปัด ระบบไฟส่องสว่างนำทางหลังจากดับเครื่องยนต์ (Follow Me Home) หรือระบบหน่วงเวลาการทำงานของพัดลมระบายความร้อนเพื่อช่วยระบายความร้อนสะสมในห้องเครื่องยนต์หลังจากดับเครื่อง อย่างไรก็ตาม ก่อนการติดตั้งจำเป็นต้องตรวจสอบข้อกำหนดทางไฟฟ้าและพิกัดกระแสไฟของอุปกรณ์เหล่านั้นให้ตรงกับความสามารถในการรองรับของตัวรีเลย์เสมอ เพื่อไม่ให้เกิดภาระงานที่หนักเกินไปบนตัวอุปกรณ์
หากต่อสายผิดขั้วจะส่งผลเสียต่อระบบไฟรถยนต์อย่างไร
การต่อสายไฟผิดขั้วอาจส่งผลเสียได้หลายระดับ ตั้งแต่ระดับเบาคือฟิวส์ป้องกันในระบบขาดทำให้วงจรตัดการทำงาน ไปจนถึงตัวรีเลย์ชำรุดเสียหายเนื่องจากขดลวดภายในไหม้ และในกรณีที่ร้ายแรงที่สุด หากไม่มีการติดตั้งฟิวส์ป้องกันที่เหมาะสม อาจทำให้สายไฟเกิดความร้อนสูงจนละลาย ส่งผลกระทบต่อระบบควบคุมอิเล็กทรอนิกส์ส่วนกลางของรถยนต์ หรืออาจก่อให้เกิดเพลิงไหม้ในห้องเครื่องยนต์ได้ หากท่านไม่มั่นใจในขั้นตอนการตรวจสอบความเสียหายหลังจากต่อสายผิด แนะนำให้นำรถเข้าตรวจเช็กโดยช่างผู้เชี่ยวชาญที่อู่หรือศูนย์บริการมาตรฐานทันทีเพื่อป้องกันความเสียหายบานปลาย
