การติดตั้งไฟ LED Bar หรือไฟโคมเสริมบนรถกระบะเพื่อเพิ่มทัศนวิสัยในการขับขี่ตอนกลางคืนหรือเส้นทางออฟโรด จำเป็นต้องคำนึงถึงความปลอดภัยของระบบไฟเป็นอันดับแรก การเลือกใช้สายไฟ ซิลิโคน 4awg ซึ่งเป็นสายไฟขนาดใหญ่ที่มีความยืดหยุ่นสูงและทนความร้อนได้ดีเยี่ยม ถือเป็นตัวเลือกยอดนิยมสำหรับระบบไฟที่ต้องการกระแสไฟฟ้าสูง อย่างไรก็ตาม การเดินสายไฟขนาดใหญ่เช่นนี้ในห้องเครื่องและตัวถังรถกระบะอย่างปลอดภัย จำเป็นต้องมีขั้นตอนการวางแผน การเลือกอุปกรณ์ป้องกัน และการต่อวงจรที่ถูกต้องตามหลักวิศวกรรมยานยนต์ เพื่อป้องกันความเสี่ยงจากการเกิดไฟฟ้าลัดวงจรหรือเพลิงไหม้ที่อาจสร้างความเสียหายร้ายแรงต่อตัวรถ
การเตรียมความพร้อมและข้อควรระวังด้านความปลอดภัยก่อนติดตั้ง
ก่อนที่จะเริ่มจับเครื่องมือหรือตัดสายไฟ ขั้นตอนที่สำคัญที่สุดและห้ามละเลยเด็ดขาดคือการตัดกระแสไฟในระบบ โดยให้ทำการถอดขั้วลบของแบตเตอรี่รถกระบะออกเสมอ การถอดขั้วลบจะช่วยป้องกันการเกิดประกายไฟหรือไฟฟ้าลัดวงจรโดยอุบัติเหตุในกรณีที่เครื่องมือโลหะไปสัมผัสกับชิ้นส่วนที่มีไฟเลี้ยงขณะทำงาน นอกจากนี้ ควรตรวจสอบให้แน่ใจว่าระบบกุญแจและสวิตช์สตาร์ทเครื่องยนต์อยู่ในตำแหน่งปิดสนิทเพื่อความปลอดภัยสูงสุด
ผู้ติดตั้งควรศึกษาคู่มือประจำรถกระบะอย่างละเอียดเพื่อทำความเข้าใจโครงสร้างระบบไฟฟ้าเดิมของตัวรถ โดยเฉพาะตำแหน่งของจุดกราวด์ (Ground points) ที่ผู้ผลิตรถยนต์แนะนำไว้ รวมถึงข้อจำกัดในการรับกระแสไฟฟ้าของไดชาร์จ (Alternator) การดัดแปลงระบบไฟฟ้าที่ไม่ได้มาตรฐานอาจส่งผลกระทบต่อเงื่อนไขการรับประกันคุณภาพตัวรถจากโรงงาน ดังนั้นการทำความเข้าใจข้อกำหนดเหล่านี้ล่วงหน้าจะช่วยให้วางแผนการเดินสายไฟได้อย่างปลอดภัยและไม่ส่งผลเสียต่อระบบเดิมของรถ

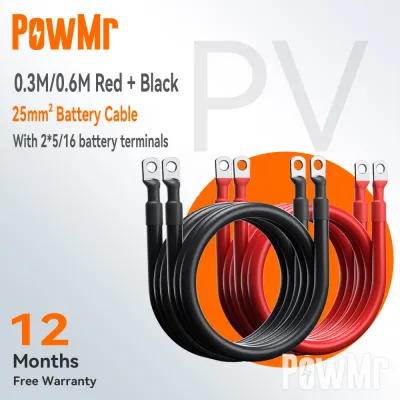

สินค้าที่กล่าวถึงในคู่มือนี้
ราคาอาจมีการเปลี่ยนแปลง โปรดตรวจสอบราคาล่าสุดในหน้าสินค้า
สำหรับรถกระบะรุ่นใหม่ที่มีระบบจัดการพลังงานอัจฉริยะ (Smart Alternator) หรือมีเซนเซอร์ตรวจจับกระแสไฟที่ขั้วแบตเตอรี่ หากพบว่าระบบไฟฟ้าเดิมมีความซับซ้อนสูง หรือมีระบบเตือนความผิดปกติที่ไวต่อการเปลี่ยนแปลงของแรงดันไฟ ควรหลีกเลี่ยงการดัดแปลงด้วยตนเองและหยุดทำงานทันทีเพื่อปรึกษาช่างผู้เชี่ยวชาญด้านระบบไฟฟ้ารถยนต์โดยเฉพาะ เพื่อป้องกันไม่ให้ระบบกล่องควบคุมอิเล็กทรอนิกส์ (ECU) ของรถเกิดความเสียหายหรือบันทึกรหัสข้อผิดพลาด
อุปกรณ์และเครื่องมือที่จำเป็นสำหรับการเดินสายไฟ
การเดินสายไฟระบบไฟเสริมที่มีประสิทธิภาพสูงจำเป็นต้องใช้อุปกรณ์ที่ได้มาตรฐานและเครื่องมือที่เหมาะสม โดยรายการอุปกรณ์หลักที่ต้องเตรียมประกอบด้วย สายไฟซิลิโคน 4AWG ซึ่งทำหน้าที่เป็นสายไฟหลักในการจ่ายกระแสไฟ, ฟิวส์และกล่องฟิวส์กันน้ำที่ออกแบบมาสำหรับใช้งานในยานยนต์, รีเลย์ (Relay) สำหรับควบคุมวงจรกำลัง, สวิตช์เปิด-ปิดสำหรับติดตั้งในห้องโดยสาร, ขั้วต่อสายไฟ (Terminals) ขนาดที่เข้าคู่กับสายไฟ 4AWG, ท่อหดความร้อน (Heat shrink tube) และเครื่องมือปอกพร้อมเครื่องมืออัดขั้วสายไฟ (Crimping tool) สำหรับสายไฟขนาดใหญ่
สิ่งสำคัญที่ผู้ติดตั้งต้องพึงระลึกไว้เสมอคือ สายไฟซิลิโคนที่มีจำหน่ายในท้องตลาดไม่ได้มีคุณสมบัติทนความร้อนหรือทนกระแสไฟเท่ากันทุกยี่ห้อ ก่อนนำมาใช้งานจะต้องตรวจสอบฉลากข้างม้วนสายไฟหรือเอกสารข้อมูลจากผู้ผลิตเพื่อยืนยันระดับการทนความร้อน (Temperature rating) และขีดจำกัดกระแสไฟสูงสุด (Ampacity) ด้วยตนเอง เพื่อให้มั่นใจว่าสายไฟที่เลือกซื้อมานั้นสามารถรองรับปริมาณกระแสไฟรวมของไฟ LED Bar และโคมไฟเสริมได้อย่างปลอดภัยโดยไม่เกิดการสะสมความร้อนจนฉนวนละลาย
นอกจากสายไฟแล้ว จุดต่อสายไฟภายนอกตัวรถหรือในห้องเครื่องยนต์ต้องเผชิญกับความชื้น ฝุ่นละออง และน้ำฝนอย่างหลีกเลี่ยงไม่ได้ โดยเฉพาะในสภาพภูมิอากาศของประเทศไทยที่มีฤดูฝนที่รุนแรงและมีความชื้นสูง จึงแนะนำให้เลือกใช้ท่อหดความร้อนแบบมีกาวกันน้ำ (Adhesive-lined heat shrink) สำหรับซีลปิดรอยต่อสายไฟทุกจุด กาวเหนียวพิเศษที่อยู่ภายในท่อหดจะละลายและเคลือบปิดช่องว่างระหว่างสายไฟกับขั้วต่อเมื่อได้รับความร้อน ช่วยป้องกันไม่ให้น้ำและความชื้นซึมเข้าไปกัดกร่อนสายทองแดงจนเกิดความต้านทานสูงหรือไฟฟ้าลัดวงจรในระยะยาว
ขั้นตอนการเดินสายไฟซิลิโคน 4AWG และต่อวงจรไฟ LED
การเดินสายไฟขนาดใหญ่อย่าง 4AWG ซึ่งมีหน้าตัดทองแดงค่อนข้างหนาและมีน้ำหนักพอสมควร จำเป็นต้องอาศัยการวางแผนเส้นทางเดินสายที่รอบคอบและการป้องกันทางกายภาพที่ดีเยี่ยม เนื่องจากสายไฟหลักนี้จะเชื่อมต่อโดยตรงกับแหล่งจ่ายพลังงานหลักของรถ หากเกิดการชำรุดเสียหายระหว่างการใช้งานอาจส่งผลกระทบต่อระบบไฟทั้งหมดของรถกระบะได้
การเลือกเส้นทางเดินสายและการป้องกันความร้อน
ในการเดินสายไฟจากห้องเครื่องยนต์ไปยังจุดติดตั้งไฟ LED Bar บนหลังคา กันชนหน้า หรือสปอร์ตบาร์ด้านหลัง ต้องเลือกเส้นทางที่หลีกเลี่ยงแหล่งความร้อนสูง เช่น ท่อไอเสีย เทอร์โบชาร์จเจอร์ บล็อกเครื่องยนต์ หรือชิ้นส่วนที่มีการเคลื่อนไหวตลอดเวลา เช่น พัดลมหม้อน้ำ สายพาน และระบบบังคับเลี้ยว ความร้อนสะสมจากเครื่องยนต์อาจทำให้ฉนวนซิลิโคนเสื่อมสภาพเร็วกว่ากำหนด แม้ว่าซิลิโคนจะมีคุณสมบัติทนความร้อนสูงกว่าพลาสติกทั่วไปก็ตาม
เพื่อความปลอดภัยสูงสุด ควรปกป้องสายไฟด้วยการสวมท่อร้อยสายไฟแบบผ่า (Split loom tubing) หรือพันด้วยเทปพันสายไฟชนิดทนความร้อนสูงตลอดแนวเดินสาย ท่อร้อยสายไฟจะทำหน้าที่เป็นเกราะป้องกันทางกายภาพจากการเสียดสีกับขอบโลหะที่คมของตัวถังรถกระบะ โดยเฉพาะจุดที่สายไฟต้องลอดผ่านผนังห้องเครื่อง (Firewall) ซึ่งควรติดตั้งยางรองสายไฟ (Grommet) เพื่อป้องกันไม่ให้ขอบเหล็กบาดฉนวนสายไฟจนขาด
แม้ว่าคุณสมบัติเด่นของสายไฟซิลิโคนคือความยืดหยุ่นสูงและสามารถดัดโค้งได้ง่าย แต่ในการติดตั้งจริงต้องหลีกเลี่ยงการหักงอสายไฟในมุมที่แคบหรือชันเกินไป การงอสายไฟอย่างรุนแรงอาจทำให้เส้นลวดทองแดงฝอยขนาดเล็กภายในสายเกิดการหักหรือฉีกขาด ส่งผลให้พื้นที่หน้าตัดในการนำไฟฟ้าลดลง เกิดความต้านทานสูงเฉพาะจุด และอาจนำไปสู่การสะสมความร้อนจนเกิดประกายไฟได้ในที่สุด
การต่อขั้วแบตเตอรี่และการติดตั้งฟิวส์ป้องกัน
กฎเหล็กด้านความปลอดภัยที่สำคัญที่สุดในการเดินวงจรไฟฟ้ากระแสตรงในรถยนต์คือ ต้องติดตั้งฟิวส์หลัก (Main Fuse) บนสายไฟขั้วบวกให้อยู่ใกล้กับขั้วบวกของแบตเตอรี่มากที่สุด โดยทั่วไปควรอยู่ภายในระยะไม่เกิน 30 เซนติเมตรจากขั้วแบตเตอรี่ การติดตั้งฟิวส์ในตำแหน่งนี้มีวัตถุประสงค์เพื่อปกป้องสายไฟทั้งเส้น หากเกิดกรณีสายไฟชำรุดและลัดวงจรลงกราวด์กับตัวถังรถก่อนถึงอุปกรณ์ไฟ LED ฟิวส์จะขาดทันทีเพื่อตัดกระแสไฟ ป้องกันไม่ให้สายไฟร้อนจัดจนเกิดเพลิงไหม้ห้องเครื่อง
ก่อนการต่อขั้วสายไฟเข้ากับแบตเตอรี่ ควรทำความสะอาดขั้วแบตเตอรี่ให้ปราศจากคราบเกลือหรือสิ่งสกปรก และเลือกใช้ขั้วต่อสายไฟ (Terminal) ที่ทำจากวัสดุนำไฟฟ้าคุณภาพดี เช่น ทองแดงชุบดีบุก โดยต้องอัดขั้วสายไฟด้วยคีมย้ำสายไฟไฮดรอลิกหรือเครื่องมืออัดเฉพาะทางสำหรับสายไฟขนาดใหญ่ เพื่อให้ขั้วต่อแน่นหนาและมีความต้านทานต่ำที่สุด จากนั้นให้ทาสารป้องกันออกไซด์ (Anti-corrosion grease) ที่บริเวณจุดเชื่อมต่อเพื่อป้องกันการเกิดคราบเกลือและความชื้นเข้าไปกัดกร่อน
สำหรับการกำหนดขนาดของฟิวส์ ห้ามคาดเดาหรือใช้ขนาดฟิวส์ที่ระบุตามความรู้สึกโดยเด็ดขาด ผู้ติดตั้งจะต้องคำนวณขนาดฟิวส์ที่เหมาะสมโดยอ้างอิงจากปริมาณการใช้กระแสไฟรวม (วัตต์/โวลต์ = แอมแปร์) ของไฟ LED Bar และโคมไฟเสริมที่นำมาติดตั้ง ร่วมกับการตรวจสอบขีดจำกัดการทนกระแสไฟสูงสุดของสายไฟซิลิโคน 4AWG ยี่ห้อนั้นๆ โดยขนาดของฟิวส์ต้องสูงกว่ากระแสไฟที่ระบบใช้งานจริงเล็กน้อย แต่ต้องต่ำกว่าขีดจำกัดสูงสุดที่สายไฟจะรับได้ เพื่อให้ฟิวส์ทำหน้าที่ตัดวงจรก่อนที่สายไฟจะเสียหาย
การเชื่อมต่อกับสวิตช์และรีเลย์
เนื่องจากไฟ LED Bar ขนาดใหญ่และโคมไฟสปอตไลท์เสริมมักจะกินกระแสไฟค่อนข้างสูง การต่อสายไฟตรงจากแบตเตอรี่ผ่านสวิตช์ในห้องโดยสารไปยังตัวโคมไฟโดยตรงเป็นวิธีที่อันตรายอย่างยิ่ง กระแสไฟที่สูงเกินไปจะทำให้หน้าสัมผัสของสวิตช์เกิดความร้อนสะสมจนละลาย หรืออาจส่งผลให้สายไฟขนาดเล็กที่เดินเข้าไปในห้องโดยสารเกิดการไหม้และเป็นอันตรายต่อผู้ขับขี่
ระบบที่ปลอดภัยต้องใช้งานร่วมกับรีเลย์ (Relay) เสมอ โดยแบ่งวงจรออกเป็นสองส่วน คือ วงจรกำลัง (Power circuit) และวงจรควบคุม (Control circuit) วงจรควบคุมจะใช้สายไฟขนาดเล็กเดินจากสวิตช์ในห้องโดยสารเพื่อส่งกระแสไฟปริมาณน้อยไปกระตุ้นขดลวดของรีเลย์ใต้ฝากระโปรงรถ เมื่อรีเลย์ทำงาน หน้าสัมผัสภายในจะต่อวงจรกำลัง ส่งผลให้กระแสไฟหลักไหลจากแบตเตอรี่ผ่านสายไฟซิลิโคน 4AWG และฟิวส์ ตรงไปยังไฟ LED โดยตรง วิธีนี้ช่วยลดความร้อนในห้องโดยสารและเพิ่มประสิทธิภาพการจ่ายไฟได้อย่างสูงสุด
ในขั้นตอนการต่อสายไฟเข้ากับขั้วของรีเลย์และสวิตช์ ต้องทำการซีลปิดจุดเชื่อมต่อทุกจุดด้วยท่อหดความร้อนแบบมีกาวกันน้ำ โดยเฉพาะชิ้นส่วนของรีเลย์และกล่องฟิวส์ที่ติดตั้งอยู่ภายในห้องเครื่องยนต์ ซึ่งต้องเผชิญกับละอองน้ำจากการล้างรถหรือการขับลุยน้ำในช่วงฤดูฝน การป้องกันความชื้นที่ดีจะช่วยยืดอายุการใช้งานของอุปกรณ์อิเล็กทรอนิกส์และป้องกันการเกิดปัญหากราวด์รั่วหรือระบบทำงานเองโดยไม่ได้ตั้งใจ
การตรวจสอบระบบและทดสอบการใช้งานหลังติดตั้ง
หลังจากเดินสายไฟและเชื่อมต่ออุปกรณ์ทุกชิ้นเสร็จเรียบร้อยแล้ว อย่าเพิ่งด่วนต่อขั้วแบตเตอรี่เพื่อเปิดใช้งานทันที ให้ทำการตรวจสอบความถูกต้องทางกายภาพอีกครั้ง (Visual inspection) โดยไล่ตรวจเช็กสายไฟตลอดแนวว่าไม่มีส่วนใดที่ตึงเกินไป ไม่มีสายขั้วบวกและขั้วลบสัมผัสกันโดยตรง และตรวจสอบจุดกราวด์ (Ground point) ว่าได้ทำการขัดสีเคลือบตัวถังหรือคราบสนิมออกจนเห็นเนื้อโลหะเหล็กที่สะอาดก่อนจะขันน็อตยึดสายดินให้แน่นหนา เพื่อให้กระแสไฟไหลกลับครบวงจรได้อย่างสะดวก
เมื่อมั่นใจว่าการต่อวงจรถูกต้องแล้ว ให้ทำการต่อขั้วลบของแบตเตอรี่รถกระบะกลับเข้าที่เดิม ขันขั้วให้แน่น จากนั้นให้ลองเปิดสวิตช์ควบคุมไฟ LED เพื่อทดสอบการทำงาน สังเกตความสว่างของแสงไฟว่าสม่ำเสมอหรือไม่ มีอาการไฟกะพริบหรือไฟตกเมื่อสตาร์ทเครื่องยนต์หรือไม่ หากพบอาการผิดปกติ เช่น ไฟไม่ติดหรือติดๆ ดับๆ ให้รีบปิดสวิตช์ทันทีและถอดขั้วลบของแบตเตอรี่ออกเพื่อตรวจสอบจุดเชื่อมต่อใหม่อีกครั้ง
ขั้นตอนสุดท้ายคือการตรวจสอบความร้อนสะสมขณะใช้งาน ให้เปิดไฟ LED ทิ้งไว้ประมาณ 10-15 นาที จากนั้นให้ใช้เครื่องวัดอุณหภูมิแบบอินฟราเรด หรือใช้มือสัมผัส (ด้วยความระมัดระวังอย่างสูง) บริเวณขั้วต่อสายไฟ ตัวฟิวส์ และสายไฟซิลิโคน 4AWG เพื่อตรวจสอบว่ามีจุดใดที่มีอุณหภูมิสูงผิดปกติหรือไม่ หากพบว่ามีจุดที่ร้อนจัดจนไม่สามารถแตะต้องได้ แสดงว่าเกิดความต้านทานสูงที่จุดเชื่อมต่อหรือขนาดสายไฟไม่สัมพันธ์กับโหลด ต้องหยุดใช้งานระบบไฟทันทีและทำการแก้ไขจุดเชื่อมต่อหรือปรึกษาช่างเทคนิคเพื่อความปลอดภัย
ข้อผิดพลาดที่พบบ่อยและสัญญาณเตือนที่ต้องปรึกษาผู้เชี่ยวชาญ
จากการติดตั้งระบบไฟเสริมด้วยตนเอง ข้อผิดพลาดที่พบได้บ่อยที่สุดมักเกิดจากการละเลยขั้นตอนความปลอดภัยพื้นฐาน เช่น การไม่ติดตั้งฟิวส์ป้องกันที่ขั้วแบตเตอรี่, การเลือกใช้จุดกราวด์ที่ไม่ได้มาตรฐานโดยไม่ขัดสีตัวถังออกทำให้กระแสไฟไหลไม่สะดวก, การใช้เทปพันสายไฟพลาสติกทั่วไปพันรอยต่อภายนอกรถซึ่งจะหลุดลอกออกได้ง่ายเมื่อโดนความร้อนและน้ำฝน รวมถึงการเดินสายไฟพาดผ่านชิ้นส่วนที่เคลื่อนไหวหรือร้อนจัดโดยไม่มีท่อร้อยสายไฟป้องกัน
ผู้ขับขี่ควรหมั่นสังเกตสัญญาณเตือนความผิดปกติของระบบไฟฟ้าหลังจากติดตั้งเสร็จสิ้น เช่น ได้กลิ่นไหม้โชยมาจากห้องเครื่องหรือแผงคอนโซล, ฟิวส์ของระบบไฟเสริมขาดบ่อยครั้งโดยไม่ทราบสาเหตุ, ไฟ LED มีอาการวูบวาบหรือกะพริบตามจังหวะการเร่งเครื่องยนต์ (ซึ่งอาจบ่งชี้ถึงปัญหาไดชาร์จทำงานหนักเกินไปหรือปัญหากราวด์ลูป), หรือระบบไฟเดิมของรถกระบะ เช่น ไฟหน้าหลัก ไฟหน้าปัด หรือระบบเซนเซอร์ต่างๆ เริ่มทำงานผิดปกติหลังจากเปิดใช้งานไฟเสริม
หากพบสัญญาณเตือนข้อใดข้อหนึ่งข้างต้น หรือรู้สึกไม่มั่นใจในขั้นตอนการต่อวงจรไฟฟ้าที่ซับซ้อน ให้หยุดใช้งานระบบไฟเสริมนั้นทันทีและทำการถอดฟิวส์หลักออกเพื่อความปลอดภัย จากนั้นควรนำรถกระบะเข้าพบช่างผู้เชี่ยวชาญด้านระบบไฟฟ้ายานยนต์เพื่อทำการตรวจเช็กและแก้ไขอย่างถูกต้อง การฝืนใช้งานระบบไฟที่ไม่ได้มาตรฐานไม่เพียงแต่ทำให้ระบบไฟฟ้าของรถพังเสียหาย แต่ยังเพิ่มความเสี่ยงต่อการเกิดอัคคีภัยร้ายแรงที่อาจลุกลามจนสร้างความสูญเสียต่อชีวิตและทรัพย์สินได้
