วิธีต่อสายเดย์ไลท์ให้ทำงานอัตโนมัติตามการสตาร์ทและไฟหน้าอย่างปลอดภัย

การติดตั้งไฟเดย์ไลท์ให้ทำงานโดยอัตโนมัติเมื่อสตาร์ทเครื่องยนต์ และดับลงหรือหรี่แสงเมื่อเปิดไฟหน้า ช่วยเพิ่มความปลอดภัยในการขับขี่ช่วงกลางวันโดยไม่รบกวนสายตาผู้ใช้รถใช้ถนนคนอื่นในเวลากลางคืน การต่อระบบนี้อย่างถูกต้องจำเป็นต้องอาศัยการเชื่อมต่อแหล่งจ่ายไฟจากสวิตช์กุญแจร่วมกับการใช้รีเลย์เพื่อตัดการทำงานเมื่อได้รับสัญญาณจากไฟหน้าต่ำ อย่างไรก็ตาม การดัดแปลงระบบไฟฟ้าของรถยนต์มีความเสี่ยงต่อการเกิดไฟฟ้าลัดวงจรหรือความเสียหายต่อระบบอิเล็กทรอนิกส์ส่วนกลาง ดังนั้นจึงควรศึกษาคู่มือประจำรถอย่างละเอียด และหากไม่มีความชำนาญควรปรึกษาช่างเทคนิคผู้เชี่ยวชาญก่อนลงมือปฏิบัติงาน

เตรียมตัวก่อนติดตั้ง: ตรวจสอบระบบไฟฟ้าและอุปกรณ์ที่จำเป็น

ก่อนที่จะเริ่มลงมือติดตั้งไฟเดย์ไลท์ สิ่งแรกที่ต้องทำคือการตรวจสอบเงื่อนไขการรับประกันของตัวรถยนต์ การตัดต่อสายไฟโดยไม่ได้รับอนุญาตหรือการดัดแปลงระบบไฟฟ้าที่ไม่ได้มาตรฐานอาจส่งผลให้การรับประกันระบบไฟฟ้ารถยนต์สิ้นสุดลงทันที จึงควรพิจารณาใช้วิธีการเชื่อมต่อที่ไม่ทำลายสายไฟเดิม เช่น การใช้ฟิวส์แท็ปแทนการตัดต่อสายไฟโดยตรง

อุปกรณ์ที่จำเป็นต้องเตรียมให้พร้อมประกอบด้วย มัลติมิเตอร์สำหรับวัดแรงดันไฟฟ้า ฟิวส์แท็ปที่ตรงกับขนาดฟิวส์ของรถ รีเลย์แบบ 5 ขาขนาด 12 โวลต์ สายไฟรถยนต์ขนาดที่เหมาะสมแนะนำขนาด 14-16 AWG ท่อหด เทปพันสายไฟชนิดกันน้ำ ท่อร้อยสายไฟกระดูกงู และคีมย้ำสายไฟคุณภาพดี

สินค้าที่กล่าวถึงในคู่มือนี้

SEAMETAL SEAMETAL 2ชิ้น LEDไฟเดย์ไลท์ DRL 12V ไฟกันน้ำ 6000K ไฟตัดหมอก ไม่ต้องใช้สวิทซ์ ไฟวิ่งกลางวัน ฿112.00฿200.00 ดูสินค้า →

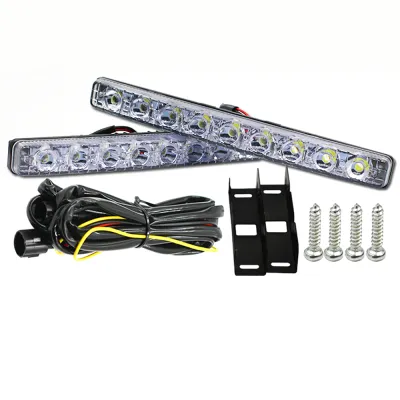

No Brand ไฟ LED เดย์ไลท์2x36W ไฟเดย์ไลท์9 LED 12V สีขาวสำหรับรถยนต์ไฟตัดหมอกทำงานแผ่นเรืองแสงขับขี่สว่างมาก ฿428.81฿714.69 ดูสินค้า →

No Brand 2 ชิ้น/เซ็ตไฟวิ่งกลางวันไฟ 100% กันน้ํา LED DRL 4/5/6/7/8 LED ภายนอกหมอกโคมไฟ ฿214.96฿358.28 ดูสินค้า →

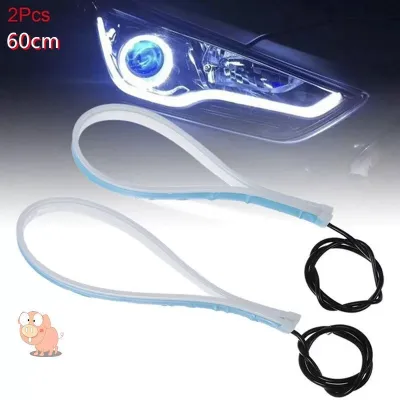

No Brand [Asla] ชุดไฟเดย์ไลท์ วิ่งกลางวัน และไฟเลี้ยว สำหรับรถยนต์ ไฟLED อุปกรณ์เสริมรถยนต์ (ขนาด 2x60ซม.) ฿66.00฿77.00 ดูสินค้า →

SEAMETAL SEAMETAL 2เส้น ไฟเดย์ไลท์ พร้อมไฟเลี้ยว แบบวิ่ง30/45/60cm ไฟน้ำตา LED กลางวันไฟตัดหมอก ไฟเลี้ยวแฟลช ฿109.00฿241.00 ดูสินค้า →

No Brand ผลิตภัณฑ์ใหม่ 2เส้น ไฟเดย์ไลท์ พร้อมไฟเลี้ยว LED แบบวิ่ง30/45/60cm ไฟวิ่งกลางวันสองสี ลำแสงไฟเลี้ยว ไฟน้ำตา กลางวันไฟตัดหมอก ไฟตัดหมอก หลอดไฟ LED บางเฉียบชั ฿52.00฿64.00 ดูสินค้า →

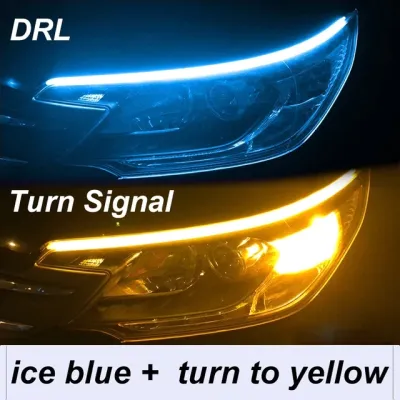

No Brand 2เส้นไฟวิ่งสเต็ปV2Ugrad ไฟเดย์ไลท์ พร้อมไฟเลี้ยว แบบวิ่ง30/45/60ซม .Ultrafine รถยนต์ DRL LED กลางวันไฟตัดหมอก ฿54.00฿125.00 ดูสินค้า →

No Brand ไพร้อมไฟเลี้ยว 2เส้น ไฟเดย์ไลท์ LED แบบวิ่ง พร้อมไฟเลี้ยว 60cm แต่งหน้ารถ ไฟวิ่งกลางวันสองสี ไฟน้ำตา ลำแสงไฟเลี้ยว แบบวิ่ง กลางวันไฟตัดหมอก หลอดไฟ LED หลอดไฟ บางเฉียบชั้นนำ สว่างมาก ไฟเพิ่มสีสันให้รถ ฿65.00฿105.00 ดูสินค้า →

ราคาอาจมีการเปลี่ยนแปลง โปรดตรวจสอบราคาล่าสุดในหน้าสินค้า

นอกจากนี้ ต้องตรวจสอบชุดไฟเดย์ไลท์ที่ซื้อมาว่ามีโมดูลควบคุมอัตโนมัติมาให้ในชุดหรือไม่ หากมีโมดูลควบคุมมาให้แล้ว ขั้นตอนการต่อสายไฟจะง่ายขึ้นเนื่องจากโมดูลมักจะมีสายสัญญาณสำหรับต่อเข้ากับไฟหน้าและไฟ ACC มาให้โดยตรง แต่หากไม่มีโมดูลดังกล่าว การใช้รีเลย์ภายนอกจะเป็นวิธีที่ปลอดภัยและมีประสิทธิภาพที่สุดในการควบคุมระบบไฟ

หลักการทำงานและแผนภาพการต่อสายเดย์ไลท์

หลักการทำงานของระบบเดย์ไลท์อัตโนมัติอาศัยแหล่งจ่ายไฟ ACC ซึ่งเป็นระบบจ่ายไฟที่จะทำงานเฉพาะเมื่อบิดกุญแจรถยนต์ไปที่ตำแหน่งเตรียมสตาร์ทหรือเมื่อเครื่องยนต์ทำงานเท่านั้น การใช้ไฟจากจุดนี้ทำให้มั่นใจได้ว่าไฟเดย์ไลท์จะไม่ดึงกระแสไฟจากแบตเตอรี่ในขณะที่ดับเครื่องยนต์ ช่วยป้องกันปัญหาแบตเตอรี่หมดโดยไม่ตั้งใจ

เมื่อเข้าสู่ช่วงเวลากลางคืนหรือเมื่อขับรถเข้าที่มืด การเปิดไฟหน้าต่ำจะส่งสัญญาณไฟบวกไปยังรีเลย์ รีเลย์จะทำหน้าที่เป็นสวิตช์แม่เหล็กไฟฟ้าตัดการจ่ายกระแสไฟไปยังไฟเดย์ไลท์ทันที หรือในบางระบบอาจสลับไปจ่ายไฟผ่านตัวต้านทานเพื่อลดความสว่างลงเหลือประมาณครึ่งหนึ่ง เพื่อไม่ให้แสงของเดย์ไลท์แยงตาผู้ขับขี่รถยนต์ที่สวนทางมา

การใช้รีเลย์และฟิวส์แยกต่างหากสำหรับระบบเดย์ไลท์ถือเป็นมาตรฐานความปลอดภัยที่สำคัญที่สุด ห้ามต่อพ่วงสายไฟของเดย์ไลท์เข้ากับสายไฟหลักของโคมไฟหน้าโดยตรงเด็ดขาด เนื่องจากกระแสไฟที่ดึงเพิ่มขึ้นอาจทำให้สายไฟเดิมของรถร้อนจัดจนละลาย หรือส่งผลเสียต่อกล่องควบคุมระบบไฟฟ้าส่วนกลางของรถยนต์ได้

ขั้นตอนการต่อสายเดย์ไลท์ทีละขั้นตอน

เพื่อความปลอดภัยสูงสุดในการปฏิบัติงานด้านระบบไฟฟ้ารถยนต์ ขั้นตอนแรกที่ต้องทำก่อนเริ่มจับเครื่องมือคือการดับเครื่องยนต์ ดึงกุญแจออก และทำการถอดขั้วลบของแบตเตอรี่รถยนต์ออกเสมอ ขั้นตอนนี้จะช่วยป้องกันการเกิดประกายไฟ ไฟฟ้าลัดวงจร หรือความเสียหายต่อกล่องควบคุมอิเล็กทรอนิกส์ที่อาจเกิดขึ้นโดยอุบัติเหตุระหว่างการทำงาน

การจัดวางตำแหน่งของไฟเดย์ไลท์ควรเป็นไปตามกฎหมายกำหนด โดยติดตั้งในตำแหน่งที่สมมาตรกันทั้งสองฝั่ง และมีความสูงจากพื้นถนนในระดับที่เหมาะสม จากนั้นจึงเริ่มวางแผนการเดินสายไฟจากหน้ารถเข้ามายังห้องเครื่องยนต์ โดยพยายามซ่อนสายไฟให้อยู่ในจุดที่มิดชิดและปลอดภัย

การหาแหล่งจ่ายไฟ ACC และสายสัญญาณไฟหน้า

การค้นหาแหล่งจ่ายไฟ ACC ที่ปลอดภัยทำได้โดยการเปิดฝากล่องฟิวส์ในห้องเครื่องหรือใต้คอนโซลรถยนต์ จากนั้นใช้มัลติมิเตอร์ตั้งค่าการวัดแรงดันไฟฟ้ากระแสตรง DC นำสายสีดำแตะที่ตัวถังรถที่เป็นกราวด์ และใช้สายสีแดงแตะที่ขาฟิวส์แต่ละช่องในขณะที่ปิดกุญแจรถ ช่องฟิวส์ที่ถูกต้องจะต้องไม่มีกระแสไฟจ่ายออกมาเมื่อปิดกุญแจ แต่จะมีไฟ 12 โวลต์ปรากฏขึ้นเมื่อบิดกุญแจไปที่ตำแหน่ง ACC หรือ ON เท่านั้น

เมื่อพบช่องฟิวส์ ACC ที่เหมาะสม เช่น ฟิวส์ที่ปัดน้ำฝน หรือฟิวส์ช่องจุดบุหรี่ ให้ใช้ฟิวส์แท็ปในการดึงกระแสไฟออกมา โดยต้องใส่ฟิวส์เดิมของรถและฟิวส์ใหม่สำหรับเดย์ไลท์ลงในช่องของฟิวส์แท็ปให้ถูกต้องตามข้อกำหนด เพื่อป้องกันไม่ให้ระบบไฟฟ้าเดิมของรถยนต์ทำงานผิดพลาดหรือขาดการป้องกัน

สำหรับการหาตำแหน่งสายสัญญาณไฟหน้าต่ำ ให้เปิดไฟหน้าของรถทิ้งไว้ แล้วใช้มัลติมิเตอร์ตรวจวัดสายไฟที่เดินเข้าสู่โคมไฟหน้าเพื่อหาเส้นที่มีกระแสไฟ 12 โวลต์เฉพาะเมื่อเปิดไฟหน้าต่ำเท่านั้น เมื่อพบแล้วให้ทำการเชื่อมต่อสายสัญญาณควบคุมเข้ากับสายเส้นนี้โดยใช้ข้อต่อสายไฟแบบไม่ตัดสาย หรือทำการบัดกรีและหุ้มด้วยท่อหดอย่างแน่นหนาเพื่อป้องกันความชื้น

การติดตั้งรีเลย์และการเดินสายไฟ

การเชื่อมต่อรีเลย์ 5 ขามาตรฐานสำหรับการควบคุมไฟเดย์ไลท์มีหลักการดังนี้ ขา 85 ต่อเข้ากับสายสัญญาณไฟหน้าต่ำ ขา 86 ต่อลงกราวด์ที่ตัวถังรถ ขา 30 ต่อเข้ากับแหล่งจ่ายไฟ ACC ที่ผ่านฟิวส์แท็ปมาแล้ว และขา 87a ซึ่งเป็นขาสถานะปกติปิด ต่อเข้ากับขั้วบวกของไฟเดย์ไลท์ ส่วนขั้วลบของไฟเดย์ไลท์ให้ต่อลงกราวด์ที่ตัวถังรถโดยตรง

เมื่อต่อสายไฟตามวงจรเรียบร้อยแล้ว ขั้นตอนที่สำคัญไม่แพ้กันคือการปกป้องสายไฟในห้องเครื่องยนต์ ควรนำสายไฟทั้งหมดใส่ไว้ในท่อร้อยสายไฟกระดูกงูเพื่อป้องกันการเสียดสีกับขอบโลหะคม และใช้เทปพันสายไฟชนิดกันน้ำพันปิดรอยต่อทุกจุดอย่างแน่นหนา เพื่อป้องกันน้ำและความชื้นเข้าไปทำให้เกิดการกัดกร่อนหรือไฟฟ้าลัดวงจร

การเดินสายไฟในห้องเครื่องต้องหลีกเลี่ยงบริเวณที่มีความร้อนสูง เช่น ท่อไอเสีย เสื้อสูบ หรือหม้อน้ำ และต้องยึดสายไฟให้แน่นหนาด้วยสายรัดพลาสติกห่างจากชิ้นส่วนที่มีการเคลื่อนไหว เช่น พัดลมระบายอากาศ แกนพวงมาลัย หรือสายพาน เพื่อป้องกันไม่ให้สายไฟถูกดึงรั้งหรือชำรุดเสียหายระหว่างการขับขี่

การทดสอบระบบและเงื่อนไขที่ต้องหยุดติดตั้ง

หลังจากตรวจสอบความเรียบร้อยของการต่อสายไฟทุกจุดแล้ว ให้ทำการต่อขั้วลบของแบตเตอรี่กลับเข้าที่เดิม จากนั้นเริ่มขั้นตอนการทดสอบระบบตามลำดับดังนี้ ขั้นแรกบิดกุญแจรถไปที่ตำแหน่ง ACC ไฟเดย์ไลท์ต้องสว่างขึ้นทันที ขั้นที่สองสตาร์ทเครื่องยนต์ ไฟเดย์ไลท์ต้องยังคงสว่างอยู่อย่างมั่นคง ขั้นที่สามเปิดไฟหน้าต่ำ ไฟเดย์ไลท์ต้องดับลงหรือหรี่แสงลงตามที่ออกแบบไว้ และขั้นสุดท้ายดับเครื่องยนต์ ไฟเดย์ไลท์ต้องดับลงสนิทภายในเวลาไม่กี่วินาที

ในระหว่างการทดสอบ ให้สังเกตอาการผิดปกติอย่างใกล้ชิด เช่น มีควันหรือกลิ่นไหม้ สายไฟหรือตัวรีเลย์มีความร้อนสะสมสูงเกินไป ไฟเดย์ไลท์มีอาการกระพริบถี่ๆ หรือมีไฟเตือนความผิดปกติปรากฏขึ้นบนแผงหน้าปัดของรถยนต์ หากพบอาการเหล่านี้แม้เพียงอย่างเดียว ให้รีบดับเครื่องยนต์ ถอดขั้วแบตเตอรี่ออกทันที และห้ามใช้งานระบบไฟนั้นอีกจนกว่าจะได้รับการตรวจสอบ

ข้อควรระวังสำคัญคือ รถยนต์รุ่นใหม่ๆ หลายรุ่นใช้ระบบควบคุมไฟฟ้าแบบ CAN-bus ที่มีความซับซ้อนสูง หากระบบตรวจพบการดึงกระแสไฟที่ผิดปกติหรือมีความต้านทานในวงจรเปลี่ยนไป อาจทำให้กล่องควบคุมหลักสั่งตัดการทำงานหรือแสดงไฟเตือนความเสียหายบนหน้าปัด หากรถของคุณเป็นระบบดังกล่าวและเกิดปัญหาขึ้นหลังจากพยายามติดตั้ง ควรหยุดดำเนินการด้วยตัวเองทันทีและนำรถเข้าพบช่างไฟฟ้ารถยนต์ที่มีความเชี่ยวชาญเพื่อความปลอดภัย

คำถามที่พบบ่อยเกี่ยวกับการต่อเดย์ไลท์ (FAQ)

ต่อเดย์ไลท์พ่วงกับไฟหรี่หรือไฟเลี้ยวได้หรือไม่

การต่อไฟเดย์ไลท์พ่วงกับไฟหรี่หรือไฟเลี้ยวโดยตรงสามารถทำได้หากชุดไฟเดย์ไลท์นั้นได้รับการออกแบบมาให้มีฟังก์ชันดังกล่าวและมีสายสัญญาณแยกเฉพาะ แต่หากเป็นการตัดต่อพ่วงสายไฟทั่วไปอาจทำให้เกิดการจ่ายไฟย้อนกลับเข้าสู่ระบบควบคุมของรถ ส่งผลให้ฟิวส์ขาดหรือกล่องควบคุมเสียหาย นอกจากนี้ตามกฎหมายจราจรทางบก การดัดแปลงสีของไฟเลี้ยวหรือตำแหน่งไฟส่องสว่างที่ไม่เป็นไปตามมาตรฐานอาจมีความผิดทางกฎหมายและส่งผลต่อความปลอดภัยในการมองเห็นของเพื่อนร่วมทาง

ทำไมเดย์ไลท์ถึงสว่างค้างแม้จะดับเครื่องยนต์แล้ว

อาการไฟเดย์ไลท์สว่างค้างหลังจากดับเครื่องยนต์และดึงกุญแจออกแล้ว มักเกิดจากการต่อสายไฟเลี้ยงหลักเข้ากับจุดจ่ายไฟตรงจากแบตเตอรี่หรือช่องฟิวส์ที่มีกระแสไฟเลี้ยงตลอดเวลาแทนที่จะเป็นช่องฟิวส์ ACC อีกสาเหตุหนึ่งที่พบได้บ่อยคือตัวรีเลย์เกิดอาการหน้าสัมผัสละลายติดกันหรือมีความชื้นเข้าไปสะสมในโมดูลควบคุมจนทำให้วงจรลัดวงจรและจ่ายไฟตลอดเวลา สามารถตรวจสอบได้โดยใช้มัลติมิเตอร์วัดแรงดันไฟที่ขั้วจ่ายไฟในขณะดับเครื่องยนต์เพื่อหาจุดที่กระแสไฟรั่วไหล
